Zaťahovanie káblov do rúr, kanálov a žľabov je jednou z tých fáz inštalácie, ktoré sa zdajú jednoduché – až kým niečo nezačne klásť odpor. Príliš veľké sily pri zaťahovaní nie sú len logistickou komplikáciou, ale predovšetkým reálnym rizikom poškodenia izolácie, deformácie kábla alebo prekročenia dovolených mechanických parametrov. V praxi práve táto fáza prác často rozhoduje o tom, či inštalácia prejde preberaním bez výhrad. V tomto článku rozoberáme, aké faktory ovplyvňujú odpor pri zaťahovaní káblov, aké náradie a prípravky ho pomáhajú účinne znížiť a na čo si dať pozor pri zostavovaní vybavenia na tento druh prác.
Odkiaľ sa berie odpor pri zaťahovaní káblov?
Odpor pri zaťahovaní kábla do potrubia alebo káblového kanála vzniká z niekoľkých faktorov, ktoré sa navzájom sčítavajú. Najdôležitejším z nich je trenie: kábel, ktorý sa po celej dĺžke trie o vnútornú stenu rúry, vytvára silu, ktorá rastie priamo úmerne s hmotnosťou kábla a dĺžkou trasy.
Druhým faktorom je geometria inštalácie: každý oblúk či zmena smeru znamená ďalší bod styku a nárast tlaku kábla na stenu kanála. V praxi môže trasa s niekoľkými zalomeniami zvýšiť silu potrebnú na zatiahnutie kábla niekoľkonásobne v porovnaní s rovnou trasou rovnakej dĺžky.
Dôležitú úlohu zohráva aj technický stav rúry alebo kanála. Zúženia, deformácie spojovacích nátrubkov, zvyšky piesku alebo iné nečistoty vo vnútri potrubia – to všetko spôsobuje miestne skoky odporu, ktoré je ťažké predvídať a bez vhodného vybavenia prekonať. Majte na pamäti, že aj krátky úsek s poškodenou rúrou môže znemožniť zatiahnutie kábla, ktorý by do rovnakej, neporušenej inštalácie vošiel bez problémov.
Ako voliť klzné prípravky?

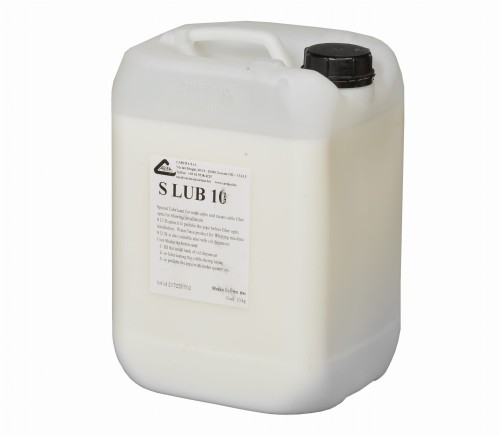

Jedným z najúčinnejších a zároveň najjednoduchších spôsobov, ako znížiť odpor, je použitie klzného prípravku. Látka nanesená na kábel alebo na vnútorný povrch rúry vytvorí vrstvu, ktorá výrazne zníži súčiniteľ trenia medzi káblom a stenou kanála. Pri dobre zvolených prípravkoch dosahuje zníženie ťahovej sily až 80 %, čo v praxi znamená možnosť zvládnuť oveľa dlhšie trasy bez rizika preťaženia kábla alebo prekročenia maximálnych ťahových síl.
Na trhu sú prípravky v rôznych formách a s rôznymi vlastnosťami, prispôsobené metóde inštalácie a druhu zaťahovaného média. Klzný prípravok pre optické káble používaný pri pneumatických metódach sa nanáša na vnútorný povrch potrubia a kábel sa potom zafukuje stlačeným vzduchom: prípravok znižuje odpor po celej dĺžke trasy, nielen v mieste zavedenia. Gély s vyššou viskozitou sa lepšie osvedčujú pri mechanických metódach, keď sa kábel zaťahuje navijakom, pretože priľnú k povrchu kábla a nestekajú, ani keď trasa vedie zvisle alebo pod veľkým uhlom.
Dôležitým parametrom je teplota použitia. Prípravky na vodnej báze majú obmedzený teplotný rozsah a nemali by sa používať pri teplotách pod nulou. Prípravky s prísadou glykolu si zachovávajú klzné vlastnosti aj hlboko pod nulou, čo je podstatné pri prácach vonku na jeseň alebo v zime. Rovnako dôležitá je bezpečnosť: správne zvolený prípravok by mal byť úplne netoxický, nehorľavý a biologicky odbúrateľný, najmä ak sa inštalácia vykonáva v blízkosti vodných zdrojov alebo v chránených územiach.
Ako nanášať klzný prípravok?
Účinnosť klzného prípravku nezávisí len od jeho výberu, ale aj od správneho nanesenia. Pri mechanickej metóde sa prípravok nanáša priamo na kábel, rovnomerne po celom jeho povrchu – najlepšie tesne pred zavedením do rúry, aby vrstva nestihla zaschnúť ani sa znečistiť pred vstupom do potrubia. Pri dlhých trasách sa oplatí nanášať prípravok postupne, ako kábel postupuje dopredu, a nie iba na začiatku zaťahovania.
Pri pneumatickej metóde je poradie opačné: prípravok sa nanáša na vnútornú stenu rúry, najlepšie dávkovačom integrovaným so zafukovacím strojom. Klzná vrstva je tak rovnomerne rozložená po celej dĺžke trasy, čo zaručuje opakovateľné podmienky inštalácie bez ohľadu na dĺžku potrubia. Spotreba prípravku závisí od priemeru kábla a rúry, orientačne predstavuje od niekoľkých po niečo vyše desať gramov na meter, pri náročných trasách s mnohými zalomeniami môže byť aj vyššia.
Zaťahovacie pančuchy ako súčasť systému zaťahovania
Klzný prípravok rieši problém trenia po dĺžke trasy, nenahrádza však vhodné vybavenie na uchopenie kábla a prenos ťahových síl. Zaťahovacie pančuchy pre vodiče sú prvky, ktoré spájajú koniec kábla s ťažným lanom alebo priamo s hákom navijaka. Ich úlohou je rovnomerne rozložiť ťahové sily na čo najdlhší úsek kábla – tak, aby sa napätie nesústreďovalo na jednom mieste a nespôsobilo poškodenie.
Výber pančuchy by mal vychádzať predovšetkým z dvoch parametrov: rozsahu priemerov, pre ktorý je určená, a maximálnej dovolenej pevnosti v ťahu. Pančucha s príliš malým rozsahom priemerov sa pod zaťažením môže zošmyknúť, čo pri ťažších silových kábloch môže znamenať náhle uvoľnenie napnutého lana. Naopak, predimenzovaná pančucha nezaručí správne zovretie a ťahovú silu účinne neprenesie.
Voľba medzi koncovou a priebežnou pančuchou závisí od spôsobu vedenia kábla. Koncová pančucha sa používa pri čelnom zaťahovaní: kábel sa ťahá od jedného konca trasy. Priebežná pančucha naopak umožňuje viesť kábel cez spojku alebo káblovú šachtu tak, že ťažné lano prechádza pančuchou a kábel možno viesť bez nutnosti prevliekať konce. Toto riešenie je užitočné najmä na dlhých trasách s viacerými úsekmi.
Viazacie prostriedky a príslušenstvo na manipuláciu s káblovými bubnami
Rovnako dôležitým, hoci často podceňovaným aspektom znižovania odporu je správna organizácia práce ešte pred samotným zaťahovaním. Kábel sa musí odvíjať kontrolovane – nesprávne zloženie kábla z bubna alebo príliš rýchle odvinutie môže viesť k vzniku torzného napätia, ktoré sťažuje zaťahovanie a môže trvalo poškodiť štruktúru kábla. Oceľové viazacie lano používané pri preprave a polohovaní ťažkých káblových bubnov by malo byť zvolené s primeranou bezpečnostnou rezervou voči skutočnej hmotnosti bubna – pri silových kábloch tieto hodnoty nezriedka dosahujú niekoľko ton.
Bubon by mal stáť čo najbližšie k vstupu do potrubia a v osi trasy, aby kábel vchádzal do rúry čo najviac v strede. Každá odchýlka od osi znamená dodatočné trenie o hranu rúry a miestny nárast napätia. Pri dlhších trasách alebo kábloch s veľkým priemerom sa oplatí použiť káblové valčeky po celom úseku od bubna po vstup do potrubia – znižujú odpor v tejto fáze a umožňujú kontrolovať uloženie kábla.
Kontrola ťahových síl a bezpečnosť práce
Ani najlepšie zvolené vybavenie a klzný prípravok nenahradia priebežnú kontrolu síl počas zaťahovania. Moderné káblové navijaky sú vybavené dynamometrami alebo elektronickými systémami merania sily, ktoré umožňujú sledovať zaťaženie v reálnom čase. Prekročenie maximálnej dovolenej ťahovej sily, aj jednorazové, môže spôsobiť poškodenia, ktoré sa prejavia až po uvedení inštalácie pod napätie.
Pri silových kábloch výrobca vždy uvádza hodnotu maximálnej ťahovej sily, ktorá zohľadňuje špecifiká daného typu kábla. Túto hodnotu treba chápať ako pevnú hranicu, nie ako orientačný údaj. V praxi sa odporúča udržiavať ťahové sily na úrovni najviac 70 – 80 % dovolenej hodnoty. Zostáva tak bezpečnostná rezerva pre nepredvídaný nárast odporu, ktorý sa môže objaviť v polovici trasy, napr. pri spoji rúr alebo pri znečistení kanála. Vhodne zostavená súprava náradia, prípravkov a príslušenstva zabezpečí, že zaťahovanie káblov prestane byť rizikovou operáciou a stane sa predvídateľnou, opakovateľnou fázou inštalácie, ktorá sa zvládne v plánovanom čase.
