Na prvý pohľad môžu všetky energetické vedenia vyzerať podobne. Pre človeka, ktorý sa v téme nevyzná, sú to jednoducho vodiče vedené na stĺpoch niekde pomedzi domy, polia či lesy. Keď sa však na ne pozrieme bližšie, rýchlo si všimneme rozdiely – nielen vo vzhľade, ale aj v účele. Dnes sa zameriame na vedenia stredného napätia – čím sa vyznačujú, ako ich rozpoznať a čo zaujímavé sa skrýva za ich konštrukciou.
Čo je vlastne stredné napätie?
Skôr než sa dostaneme k rozpoznávaniu samotných vedení, je dobré vedieť, čo znamená „stredné napätie“. Hranice sa v jednotlivých krajinách líšia – napríklad v Poľsku sa za stredné napätie považuje rozsah od 1 kV do 110 kV, v slovenskej terminológii zodpovedajú tejto úrovni najmä vedenia vysokého napätia (vn), typicky 22 kV. Takéto vedenia ešte nedodávajú energiu priamo do našich domovov – to je úloha vedení nízkeho napätia –, sú však kľúčovým článkom celej sústavy prenosu a distribúcie energie. Stredné napätie je medzistupňom medzi mohutnými vedeniami veľmi vysokého napätia a našimi domácimi zásuvkami.
Výška stĺpov a ich konštrukcia
Jedným z prvých prvkov, na ktoré sa oplatí pozrieť, je výška a konštrukcia stĺpov. Vedenia stredného napätia sa najčastejšie vedú na stĺpoch s výškou od 10 do 18 metrov. Sú to vyššie konštrukcie než tie, ktoré poznáme z obytných uličiek, kde sú vodiče zavesené nízko a často sa pripájajú k budovám. Stĺpy stredného napätia sú masívnejšie – betónové, oceľové alebo drevené – a často majú charakteristický tvar písmena „H“ alebo „T“, s priečnymi konzolami, na ktorých sú upevnené izolátory.
Izolátory a ich usporiadanie
Izolátory sú kľúčovým prvkom každého vedenia. Na vedeniach stredného napätia sú väčšie ako na vedeniach nízkeho napätia a ich usporiadanie je zložitejšie. Zvyčajne sa nachádzajú na koncoch vodorovných ramien stĺpa a udržiavajú vodiče v potrebnej vzdialenosti od seba aj od samotného stĺpa. Všimnite si tvar izolátorov – často majú podobu keramických alebo kompozitných „tanierikov“ zoradených za sebou. Tento detail nielen prezrádza vyššie napätie, ale aj ukazuje, aká zložitá dokáže byť konštrukcia, ktorá slúži bezpečnosti.
Vodiče a ich rozmiestnenie

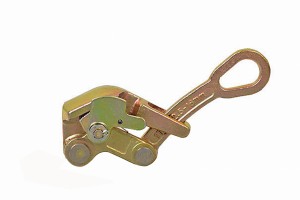

Na vedeniach stredného napätia sa najčastejšie nachádzajú tri vodiče rozmiestnené v rovnakých rozostupoch na izolátoroch. Môžu byť holé – teda bez dodatočnej izolácie – alebo izolované, keď majú špeciálny ochranný plášť. Ich rozmiestnenie je zvyčajne symetrické, čo prispieva k stabilite celej konštrukcie a znižuje straty energie. Zaujímavosťou je, že na montáž takýchto vodičov sa používa špeciálne náradie, napríklad samosvorné ťahacie svorky (žabky) – svorky, ktoré umožňujú bezpečne držať vodič počas jeho napínania a montáže.
Použitie žabiek na laná a reťazového kladkostroja
Montáž vedení stredného napätia je proces, ktorý si vyžaduje presnosť a vhodné vybavenie. V tejto súvislosti nemožno nespomenúť také náradie, ako sú žabky na laná a reťazový kladkostroj. Prvé z nich, známe aj ako ťahacie svorky na laná, slúžia na dočasné upevnenie vodičov pri práci vo výškach. Sú mimoriadne dôležité pre bezpečnosť montérov a na udržanie vodičov v správnom ťahu. Reťazový kladkostroj sa zasa používa na napínanie vodičov – umožňuje presne nastaviť vedenie, čo má obrovský význam z technického aj bezpečnostného hľadiska. Vďaka nemu vodiče nevisia príliš nízko ani nie sú napnuté príliš silno, čo by mohlo viesť k ich poškodeniu.
Umiestnenie a okolie vedení
Vedenia stredného napätia možno stretnúť vo vidieckych aj prímestských oblastiach, ba dokonca aj v mestách. Najčastejšie sa však tiahnu cez polia, lesy a nevyužívané pozemky – ich úlohou je totiž prenášať energiu na väčšie vzdialenosti k transformačným staniciam. Zriedka sa vedú cez husto zastavané územia, hoci ich možno vidieť na okrajoch sídlisk alebo v okolí priemyselných podnikov. Vďaka ich dosahu je možné zásobovať celé obce či priemyselné zóny.
Prečo je dobré vedieť, čo nás obklopuje?
Hoci sú energetické vedenia pre mnohých z nás len súčasťou krajiny, je dobré vedieť, čo presne sa nachádza nad našimi hlavami. Rozpoznávanie vedení stredného napätia môže byť užitočné nielen zo zvedavosti, ale aj z praktických dôvodov – pri plánovaní pozemku, stavebných prácach či dokonca pri obyčajnej prechádzke v prírode. Povedomie o tom, ako vyzerá energetická infraštruktúra, je zároveň krokom k bezpečnejšiemu a zodpovednejšiemu využívaniu verejného priestoru.
Zhrnutie
Rozpoznanie vedení stredného napätia si nevyžaduje odborné znalosti, ale pozorný pohľad. Výška stĺpov, usporiadanie izolátorov, charakteristické rozmiestnenie vodičov či prítomnosť výstražných značiek – to všetko sú prvky, ktoré nám pomôžu odlíšiť ich od iných druhov vedení. A vďaka náradiu, ako sú žabky na vodiče, žabky na laná či reťazový kladkostroj, je možné tieto mimoriadne dôležité zariadenia budovať bezpečne a presne. Tieto vedomosti nielen uspokoja zvedavosť, ale zvyšujú aj naše technické povedomie a bezpečnosť v každodennom živote.
