Bezpečná pokládka káblov v budovách je základným aspektom výstavby, ktorý má kľúčový význam pre funkčnosť a bezpečnosť celej elektrickej sústavy. Správna pokládka káblov nielenže ovplyvňuje efektivitu, ale aj minimalizuje riziko úrazov a požiarov. Nižšie uvádzame bezpečnostné zásady, ktorých dodržiavanie je pri pokládke káblov v budovách nevyhnutné.
Aké sú spôsoby pokládky káblov v budovách?
Pri pokládke káblov v budovách existuje celý rad presných odporúčaní a požiadaviek, ktorých dodržiavanie je kľúčové pre bezpečnosť a životnosť elektrickej inštalácie. Nevyhnutné je aj použitie náradia, ako sú nožnice na káble. Pri prechodoch cez steny, stropy a iné konštrukcie je nevyhnutné použiť chráničky z ťažko horľavých materiálov. Spôsoby pokládky káblov zahŕňajú ich priame uloženie pri stenách a pod stropmi na vhodne pripravených nosných konštrukciách, ako aj použitie káblových kanálov v stenách, stropoch alebo pod podlahami, ktoré umožňujú demontáž káblov. Trvalé zamurovanie káblov je prísne zakázané. Okrem toho sa káble s funkčnou odolnosťou pri požiari musia ukladať v súlade s predpismi a ich trasa cez požiarne steny si vyžaduje špeciálne zabezpečenie. Pred zavedením káblov do budovy treba zabezpečiť ich ochranu pred mechanickým poškodením a prechody cez steny a stropy musia byť dôkladne utesnené ťažko horľavými materiálmi prispôsobenými požiadavkám na požiarnu odolnosť konkrétnych častí budovy. Všetky tieto zásady majú zabezpečiť nielen funkčnosť, ale predovšetkým bezpečnosť celej elektrickej sústavy.
Aké vzdialenosti treba dodržať?
Pri pokládke káblov v budovách zohráva dodržanie vhodných vzdialeností medzi nimi kľúčovú úlohu pre bezpečnosť a efektivitu inštalácie. Dovolené vzdialenosti medzi káblami treba prísne dodržiavať a závisia aj od spôsobu upevnenia alebo zavesenia. Križovania káblov s inými izolovanými vodičmi si vyžadujú osobitnú pozornosť. Podľa príslušnej normy (príklad z poľskej praxe) by vzdialenosť medzi križujúcimi sa káblami s menovitým napätím do 1 kV mala byť aspoň 5 cm, pre káble s menovitým napätím 1 kV < UN ≤ 30 kV 15 cm. Káble s menovitým napätím nad 30 kV by mali byť od ostatných káblov oddelené prepážkou.

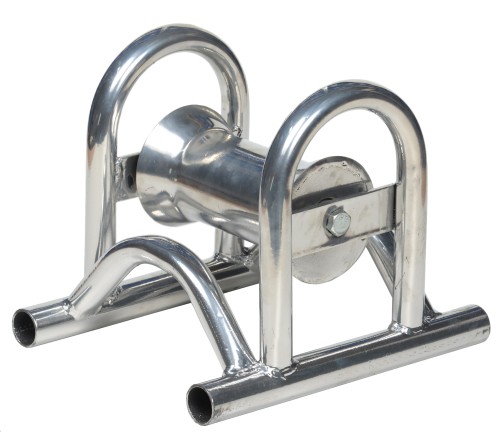

Okrem toho sú stanovené minimálne dovolené vzdialenosti silových a signalizačných káblov od potrubí. Napríklad potrubia, ktoré si nevyžadujú pravidelnú údržbu, by mali byť vzdialené 20 cm, zatiaľ čo potrubia vyžadujúce údržbu 100 cm. Ak tieto vzdialenosti z opodstatnených dôvodov nemožno dodržať, treba káble chrániť pred mechanickým poškodením chráničkami, ktoré obklopujú miesto križovania alebo súbehu po celej dĺžke a presahujú ho aspoň o 50 cm na každú stranu. Pri potrubiach s horľavými kvapalinami sa odporúča dodržať vzdialenosť najmenej 100 cm. Nevyhnutné je teda nielen vybavenie, ako je valček na odvíjanie káblov, ale aj podrobné merania.
V prípade káblových šácht je správna pokládka káblov kľúčová pre zachovanie celistvosti a životnosti celej sústavy. Podľa smerníc by sa káble mali ukladať na nosné konštrukcie alebo priamo na stenu. Káble na konštrukciách aj káble upevnené priamo na stene by mali byť riadne zaistené príchytkami. Dôležitým prvkom je jednotlivé upevnenie káblov, čo znamená, že každý kábel by mal byť upevnený samostatne. Pri zväzkových kábloch je však dovolené ich upevnenie v jednej káblovej príchytke, výnimkou sú káble s funkčnou odolnosťou pri požiari, na ktoré sa vzťahujú iné pravidlá. Možnosť upevniť zväzkové káble v jednej príchytke nielenže uľahčuje inštaláciu, ale umožňuje aj určité prispôsobenie pri niektorých konfiguráciách. Treba však zdôrazniť, že toto pravidlo sa nevzťahuje na káble s funkčnou odolnosťou pri požiari, pre ktoré sa vyžadujú osobitné postupy upevnenia v súlade s normami.
Všetky upevnenia káblov, bez ohľadu na ich druh, by mali byť starostlivo premyslené, aby sa zaručila mechanická odolnosť a predišlo sa akejkoľvek deformácii káblov. Správne zabezpečenie káblov v káblových šachtách je kľúčové nielen pre efektívne fungovanie sústavy, ale aj pre dlhodobú štrukturálnu celistvosť inštalácie. Pri pokládke káblových vedení sa používa vybavenie, ako sú nožnice na vodiče či navijaky, najdôležitejší je však samozrejme podrobný projekt vypracovaný v súlade s normami.
