Les câbles de forte section savent « tenir tête » à une équipe: ils sont lourds, peu souples et pardonnent peu. Une seule erreur lors de la préparation, du tirage ou du sertissage des cosses, et c'est l'échauffement, la chute de tension ou la défaillance d'un accessoire, avec un risque bien réel d'arrêt. C'est pourquoi l'expérience des équipes sur le terrain ne suffit pas: il faut aussi un matériel bien choisi, qui garde le processus sous contrôle et permet de travailler conformément au projet. En pratique, trois points sont essentiels: un sertissage précis, un guidage maîtrisé du câble lourd sur tout le tracé et une préparation soignée de l'isolant avant la pose des jonctions et des extrémités. Les solutions présentées ci-dessous aident à le faire plus vite, plus sûrement et de façon reproductible, dans les conditions typiques des chantiers industriels, énergétiques et d'infrastructure.
Choix des outils et organisation du chantier pour les fortes sections
Avant que l'équipe ne se mette au travail, il est utile d'établir un plan clair fondé sur les caractéristiques du câble, le type d'accessoires et les conditions dans lesquelles il sera posé. Avec les fortes sections, impossible de travailler « au jugé »: il faut maîtriser les rayons de courbure et les efforts de traction, et assurer un soutien stable sur tout le parcours de tirage. Les normes applicables, par exemple la norme polonaise N-SEP-E-004, précisent clairement comment choisir les protections, le repérage, les profondeurs minimales et les dispositifs de protection en caniveaux et en galeries. L'environnement du câble est tout aussi important: c'est de lui que dépendent l'échauffement du câble et l'intensité admissible qu'on peut lui attribuer. C'est pourquoi on utilise par exemple la bentonite, qui améliore les conditions thermiques et protège l'installation. Un front de travail bien organisé, c'est aussi des tourets, des supports et des guides positionnés de manière à limiter le frottement et à éviter d'endommager la gaine. Cette préparation est payante: elle réduit le nombre de reprises et permet à l'installation de passer plus vite les essais de réception.
Sertissage des cosses: maîtrise de la force, des matrices et de la qualité des connexions
Avec les gros conducteurs, chaque connexion doit être parfaitement fiable, car c'est d'elle que dépendent la sécurité et la fiabilité de toute l'installation. L'objectif est que le courant passe sans pertes, que les contacts ne chauffent pas excessivement et que l'ensemble résiste mécaniquement pendant de longues années d'exploitation. En pratique, cela se résume à trois choses: choisir les cosses et les manchons adaptés au diamètre et au matériau de l'âme, utiliser les bonnes matrices selon les recommandations du fabricant et garantir une force de sertissage adéquate et reproductible. Les outils hydrauliques modernes sont ici très efficaces: ils uniformisent la qualité du travail et réduisent le temps de montage, surtout là où l'accès à l'alimentation électrique est difficile. Dans ces conditions, un outil de sertissage sur batterie se révèle irremplaçable, car il allie puissance, confort et fonctions pratiques, comme la signalisation de fin de cycle ou l'enregistrement du nombre de sertissages effectués. L'opérateur se fatigue moins et le risque d'erreur diminue nettement. Il est aussi recommandé de contrôler la connexion terminée: vérifier l'empreinte de la matrice, évaluer l'homogénéité du sertissage et, le cas échéant, mesurer la résistance de contact. Cette approche permet de repérer rapidement les anomalies et, à plus long terme, de limiter les reprises et les arrêts, ce qui représente une réelle économie de temps et d'argent.
Guidage et pose des câbles lourds: frottement et rayons de courbure
Le plus grand défi avec les gros câbles, c'est leur tirage dans les tranchées, les fourreaux ou les caniveaux. Lourds et rigides, ils risquent, sans soutien adapté, de voir leur gaine s'user ou leur isolant s'endommager. C'est pourquoi le tracé doit être bien préparé: le câble doit avancer de façon fluide, en respectant les rayons de courbure minimaux indiqués dans la documentation technique.
À chaque étape, il est essentiel de limiter le frottement. On utilise pour cela des guides et des jeux de rouleaux placés aux endroits critiques: dans les courbes, aux descentes dans les chambres de tirage ou là où le câble change de niveau. Le câble ne se coince pas, ne frotte pas ponctuellement et sa gaine reste intacte. Dans les courbes serrées et aux entrées de fourreaux, un rouleau de déroulage est particulièrement utile: il stabilise le câble et facilite son guidage.
Pour la pose en fourreaux, on utilise souvent de la bentonite, qui non seulement améliore les conditions thermiques, mais stabilise aussi le câble et facilite un éventuel retrait. Ces solutions pratiques accélèrent sensiblement le travail tout en prolongeant la durée de vie de toute l'installation.
Normes, paramètres et environnement de travail qui dictent le choix des solutions
La préparation des extrémités d'un câble de forte section ne laisse aucune place à l'erreur. Une incision trop profonde ou un angle de chanfrein de l'isolant mal choisi peuvent créer une contrainte électrique locale et réduire la durée de vie de tous les accessoires. C'est pourquoi il est essentiel d'utiliser des outils permettant un réglage précis de la profondeur de coupe, offrant un guidage stable et équipés d'inserts spéciaux pour les plus petits diamètres.

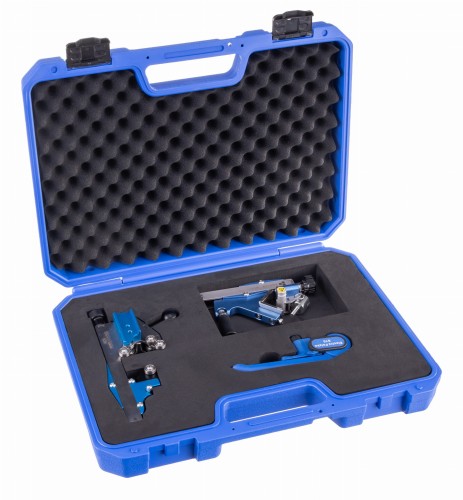

Un excellent choix est un outil de dénudage capable de couper aussi bien radialement que longitudinalement. Des étapes de travail clairement repérées et des lames interchangeables réduisent au minimum le risque d'endommager accidentellement l'écran ou l'âme, et chaque opération peut être répétée avec la même qualité. Il est également recommandé de soutenir le câble pendant la préparation afin de ne pas transmettre de contraintes à la partie déjà dénudée. La propreté est tout aussi essentielle: un poste de travail dégraissé et bien rangé avant la pose des accessoires, c'est la base. Au final, ce sont la précision et le souci du détail qui déterminent si l'essai de tension sera concluant et si le câble fonctionnera en toute sécurité pendant des années.
Lors du choix des outils et accessoires de pose de câbles, il faut garder à l'esprit qu'il ne s'agit pas seulement du confort de travail: les exigences normatives et les conditions d'exploitation du câble sont déterminantes. Sur les tronçons enterrés, des détails comme la profondeur minimale de pose, les couches de protection en sable ou en bentonite et les grillages ou bandes avertisseurs comptent. Tout cela influe sur les conditions thermiques du câble et sur sa durabilité.
En caniveaux et en galeries, la logique est différente: compartimentage coupe-feu, séparation des niveaux de tension, non-propagation de la flamme et traversées sûres des parois. En pratique, cela impose l'utilisation de supports et un espacement adapté des fixations. Sur les ponts et les estacades, la résistance mécanique et la protection contre les UV passent au premier plan. Dans les zones exposées aux champs électromagnétiques, le cheminement et la mise à la terre des écrans deviennent déterminants. Il ne faut pas non plus oublier les rayons de courbure, adaptés au type de câble, ni le contrôle de l'effort de tirage. Les solutions modernes avec enregistrement des paramètres de tirage renforcent la sécurité et facilitent aussi la documentation qualité.
Ces règles ne sont pas de « simples articles de norme », mais des consignes quotidiennes qui déterminent directement si l'installation fonctionnera de façon stable et sous la charge prévue.
Contrôle qualité après la pose: des mesures à la documentation
Une fois les travaux terminés, les essais de réception et de diagnostic sont essentiels, car eux seuls confirment la bonne exécution des jonctions et la continuité de l'isolation. En pratique, on réalise une mesure de la résistance d'isolement, des essais de tension en très basse fréquence (VLF) et, sur les réseaux moyenne et haute tension, une mesure du tg δ ainsi que la localisation des décharges partielles. Les données des outils (nombre de sertissages, identification des matrices, force de sertissage) permettent de relier d'éventuelles anomalies à un endroit et un moment précis du chantier. Pour l'exploitation et les audits, il est utile de tenir une documentation complète: procès-verbaux, plans de récolement, tracés et repères, ainsi que les spécifications des accessoires. Cette étape ne fait pas que clore le processus: elle constitue une base de connaissances pour les interventions futures sur l'ouvrage, ce qui raccourcit les délais de réaction lors des modernisations ou des pannes et facilite les décisions d'achat.
Electra propose des outils de sertissage hydrauliques, des kits de guidage et de rouleaux pour la pose des câbles, ainsi que des solutions pour une préparation sûre et reproductible des gaines et de l'isolant. Les réunir en un ensemble de travail cohérent et bien planifié garantit une qualité constante et des délais plus courts. Au final, c'est un contrôle qualité rigoureux à chaque étape, du plan du tracé et des efforts de tirage au sertissage et à la préparation, jusqu'aux essais finaux, qui détermine si la liaison souterraine fonctionnera en toute sécurité pendant tout son cycle de vie.
