A prima vista tutte le linee elettriche possono sembrare uguali. Per chi non conosce l'argomento, ognuna di esse è semplicemente un insieme di conduttori tesi tra i sostegni, da qualche parte tra case, campi e boschi. Se però le osserviamo più da vicino, notiamo presto le differenze, non solo nell'aspetto ma anche nella funzione. Oggi ci concentriamo sulle linee di media tensione: quali sono le loro caratteristiche, come riconoscerle e che cosa c'è di interessante nella loro costruzione.
Che cos'è esattamente la media tensione?
Prima di passare al riconoscimento delle linee, conviene sapere che cosa si intende per «media tensione». In Polonia, ad esempio, si considera media tensione la fascia compresa tra 1 kV e 110 kV; in altri Paesi i limiti possono essere leggermente diversi. Queste linee non portano ancora l'energia direttamente nelle nostre case, compito che spetta alle linee di bassa tensione, ma sono un anello fondamentale dell'intero sistema di trasmissione e distribuzione. La media tensione è il livello intermedio tra le grandi linee di alta tensione e le prese di casa.
Altezza e struttura dei sostegni
Uno dei primi elementi da osservare è l'altezza e la struttura dei sostegni. Le linee di media tensione corrono per lo più su sostegni alti da 10 a 18 metri. Sono strutture più alte di quelle che si vedono nelle vie dei quartieri residenziali, dove i conduttori sono sospesi in basso e spesso collegati agli edifici. I sostegni di media tensione sono più robusti, in calcestruzzo, acciaio o legno, e hanno spesso la caratteristica forma ad «H» o a «T», con mensole trasversali su cui sono fissati gli isolatori.
Gli isolatori e la loro disposizione
Gli isolatori sono un elemento chiave di ogni linea. Nelle linee di media tensione sono più grandi che in quelle di bassa tensione e la loro disposizione è più articolata. Di solito si trovano alle estremità delle mensole orizzontali del sostegno e mantengono i conduttori alla giusta distanza tra loro e dal sostegno stesso. Vale la pena osservare la forma degli isolatori: spesso sono «piattelli» in ceramica o in materiale composito disposti in serie. Questo dettaglio non solo indica una tensione più elevata, ma mostra anche quanto possa essere complessa una struttura pensata per la sicurezza.
I conduttori e la loro disposizione
Nelle linee di media tensione si trovano di norma tre conduttori disposti a distanze uguali sugli isolatori. Possono essere nudi, cioè privi di isolamento, oppure isolati, quando sono rivestiti da una speciale guaina protettiva. La loro disposizione è di solito simmetrica, il che contribuisce alla stabilità dell'intera struttura e riduce le perdite di energia. Una curiosità: per il montaggio di questi conduttori si usano attrezzi specialistici come i morsetti autoserranti per conduttori, che consentono di trattenere il conduttore in sicurezza durante la tesatura e il montaggio.

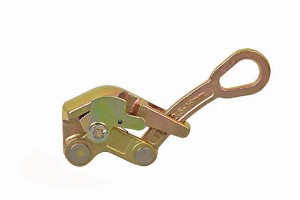

L'impiego dei morsetti autoserranti per funi e dei paranchi a leva
Il montaggio delle linee di media tensione è un processo che richiede precisione e attrezzature adeguate. In questo contesto non si possono non citare attrezzi come i morsetti autoserranti per funi e il paranco a leva a cricchetto. I primi, chiamati anche morsetti per funi, servono a fissare temporaneamente i conduttori durante il lavoro in quota. Sono essenziali per la sicurezza dei montatori e per mantenere i conduttori alla giusta tensione. Il paranco a leva si utilizza invece per tesare i conduttori: permette di regolare con precisione la linea, aspetto di grande importanza sia dal punto di vista tecnico sia per la sicurezza. Grazie a esso i conduttori non hanno una freccia eccessiva e non sono tesi troppo, condizione che potrebbe danneggiarli.
Ubicazione e ambiente circostante
Le linee di media tensione si incontrano sia in zone rurali sia in aree periurbane e perfino in città. Più spesso, però, attraversano campi, boschi e terreni incolti, perché il loro compito è trasportare l'energia su distanze maggiori fino alle cabine di trasformazione. Raramente attraversano aree densamente edificate, anche se capita di vederle ai margini dei quartieri o nei pressi degli stabilimenti industriali. Grazie alla loro estensione è possibile alimentare interi comuni o zone industriali.
Perché conviene sapere che cosa ci circonda?
Anche se per molti le linee elettriche sono semplicemente un elemento del paesaggio, è utile sapere che cosa si trova esattamente sopra le nostre teste. Saper riconoscere le linee di media tensione può servire non solo per curiosità, ma anche per motivi pratici: nella progettazione di un lotto, nei lavori edili o anche durante una semplice passeggiata all'aperto. Conoscere l'aspetto delle infrastrutture elettriche è anche un passo verso un uso più sicuro e responsabile degli spazi pubblici.
In sintesi
Riconoscere una linea di media tensione non richiede conoscenze specialistiche, ma uno sguardo attento. L'altezza dei sostegni, la disposizione degli isolatori, la caratteristica posizione dei conduttori o la presenza di cartelli di pericolo sono tutti elementi che aiutano a distinguerla dagli altri tipi di linee. E grazie ad attrezzi come i morsetti autoserranti per conduttori e per funi o il paranco a leva è possibile costruire in modo sicuro e preciso questi impianti così importanti. Queste conoscenze non solo soddisfano la curiosità, ma aumentano anche la consapevolezza tecnica e la sicurezza nella vita di tutti i giorni.
