Bij het leggen van kabels moeten ze regelmatig ook met elkaar worden verbonden. Om dat veilig te doen en lekkages te voorkomen, zijn het juiste materieel en voldoende vakkennis nodig. Vandaag kijken we nader naar het correct verbinden van kabels en het materieel dat daarvoor nodig is.
Kabels verbinden met kabelmoffen
Kabels worden met kabelmoffen met elkaar verbonden. Daarnaast is ook andere uitrusting nodig, zoals een hydraulische kabelschaar. Bij de keuze van eindsluitingen en moffen moet met een aantal factoren rekening worden gehouden. Ze moeten passen bij het kabeltype, de nominale spanning, de doorsnede en het aantal aders en de omstandigheden rond de kabelverbinding. Ook nauwkeurige berekeningen zijn nodig, want de verbindingscomponenten moeten zijn afgestemd op de kortsluitcondities en de vereiste continue belastbaarheid. Voor kabels met een nominale spanning boven 1 kV gelden bijzondere veiligheidsmaatregelen: hier worden bij het verbinden van de mantels metalen inzetstukken toegevoegd. Een ogenschijnlijk eenvoudig onderdeel, dat toch zorgt voor een betere afdichting en de continuïteit garandeert.
Kabelmoffen kunnen niet in elke omgeving worden geïnstalleerd. Ze horen niet thuis in ruimten met een verhoogd explosiegevaar. Plaatsen als afgesloten ruimten, tunnels, kanalen of kabelschachten zijn dus uitgesloten. Soms is het niet mogelijk deze aanbeveling te volgen. Dan mag de verbinding toch worden gemaakt, maar mag de mof geen gietijzeren behuizing hebben. Ook bij het verbinden van bundels enkeladerige kabels wordt een speciale techniek toegepast: de moffen moeten op de afzonderlijke kabels ten opzichte van elkaar worden verschoven.
Verbindingen tussen de onderdelen van de kabel
Net als een perstang of ander materieel voor de aanleg van kabelverbindingen moeten moffen aan concrete technische eisen voldoen. Allereerst moeten de metalen delen van de moffen dicht worden gesoldeerd aan de kabelmantels, die ook van metaal zijn. Om veiligheidsredenen moet bovendien elke te verbinden ader worden geïsoleerd. Een gemeenschappelijke isolatie is alleen in strikt omschreven gevallen toegestaan: als de nominale spanning niet hoger is dan 1 kV en de mof is gevuld met een materiaal met afdichtende en isolerende eigenschappen.
Ook met de kortsluitvastheid moet rekening worden gehouden: de totale kortsluitvastheid van de metalen verbindingen van kabelmantels, retourgeleiders en wapening met de aarding mag niet lager zijn dan die van de verbonden mantels, wapening en retourgeleiders. Verplicht is ook dat de verbindingen solide worden uitgevoerd: metalen mantels, retourgeleiders en wapening moeten metallisch met elkaar zijn verbonden, en ook met moffen, eindsluitingen en de aarding. Goed ontworpen verbindingen en een juist gebruikte hydraulische perstang beperken de geïnduceerde stroom daarin tot een minimum.
Hoe zorgt u voor de nodige bescherming tegen elektrische schokken?
Voor de veiligheid is niet alleen een correcte verbinding van de kabels nodig, maar ook bescherming tegen elektrische schokken. Daarvoor moet een goede aarding worden aangebracht. De behuizingen en voetstukken van de eindsluitingen moeten worden geaard. Soms worden kabeleinden zonder eindsluiting toegepast, of zijn de eindsluitingen van isolerend materiaal. In dat geval moeten de metalen mantels, retourgeleiders en wapening van de kabels met de aarding worden verbonden.
Elk project vraagt om een eigen veiligheidsbeoordeling, dus soms worden voor de bescherming tegen elektrische schokken andere oplossingen gekozen. Zo mag worden afgezien van het aarden van één kabeleinde. Die keuze wordt vooral gemaakt om te voorkomen dat bij een storing elektrisch potentiaal buiten het stationsterrein wordt overgedragen. In sommige gevallen mag ook de elektrische continuïteit worden onderbroken. Dan zijn wel speciale beschermingsmaatregelen tegen elektrische schokken nodig.
Regels voor het veilig doorknippen van kabels

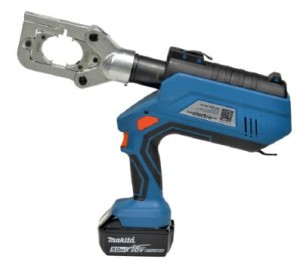

Werk aan energiekabels vraagt bij elke stap om naleving van de veiligheidsregels, en vooral bij werkzaamheden als het doorknippen. Er is geen zekerheid dat een kabel die wordt doorgeknipt goed is geaard en in de schakelinstallatie is uitgeschakeld. Daarom wordt het doorknippen van kabels bij voorbaat beschouwd als werken onder spanning. Er zijn dus beschermingsmiddelen nodig zoals isolerende handschoenen en schoenen, een veiligheidsbril en isolerende platforms en matten.
Bij kabelverbindingen die al in gebruik zijn genomen, moet u er altijd van uitgaan dat de wapening en de mantel onder spanning kunnen staan. Een blootgelegde kabel mag nooit worden aangeraakt, gedragen of verschoven. Vooral bij hoogspanningskabels komt het voor dat de kabel ook na uitschakeling nog spanning voert. U kunt pas veilig aan het werk wanneer u hebt gemeten dat de kabel spanningsloos is.
Bij elk werk met elektriciteit is voorzichtigheid geboden om elektrische schokken te voorkomen. Bij kabelverbindingen is het risico nog groter, dus volg in elke fase van het werk en het onderhoud de instructies op.
