Kabelinstallaties vragen om precisie, een goede planning en, minstens zo belangrijk, het juiste materieel. Zonder geschikte hulpmiddelen kan zelfs een kort stuk kabeltracé voor problemen zorgen: beschadigde isolatie, montagefouten of tijdverlies, met directe gevolgen voor de planning en de kosten van het project. In deze gids bekijken we drie essentiële soorten uitrusting voor iedere installateur die met kabels werkt: kabelkousen, kikkers en trekklemmen. U leest waarin de verschillende typen van elkaar verschillen, welke specificaties doorslaggevend zijn bij de keuze en waar u op moet letten om vlot en veilig te werken.
Wat zijn kabelkousen en waarvoor dienen ze?
Een kabelkous is een hulpmiddel dat om het uiteinde van een kabel of geleider wordt aangebracht en dient om die mechanisch door het kabeltracé te trekken: door buizen, kanalen, kabelgoten of sparingen in wanden. De kous is meestal gemaakt van staaldraad of verzinkte draad en vormt een gevlochten netstructuur die de kabel stevig omsluit en de trekkracht gelijkmatig over het kabeloppervlak verdeelt. Zo concentreert de spanning zich bij het intrekken niet op één punt, blijft de isolatie intact en vervormt de kabelkern niet.
Kabelkousen worden gebruikt voor zowel enkeladerige als meeraderige kabels, waaronder midden- en hoogspanningskabels. Ze zijn verkrijgbaar als gesloten uitvoering, die niet opnieuw kan worden aangebracht, en als open uitvoering, die u snel kunt aanbrengen en verwijderen. Zo kunt u het product afstemmen op de gekozen trekmethode en de omstandigheden ter plaatse.
Hoe kiest u een kabelkous voor een bepaalde toepassing?
De keuze van de juiste kous moet in de eerste plaats gebaseerd zijn op de diameter en het gewicht van de kabel. Fabrikanten vermelden het diameterbereik van een model en de maximaal toelaatbare trekkracht: twee waarden die u nooit mag overschrijden. Wie deze waarden onderschat, loopt het risico dat de kous wegglijdt of de kabel beschadigt, wat in het ergste geval betekent dat een heel kabeldeel vervangen moet worden.
Let ook op het materiaal. Kousen van roestvast staal of verzinkt staal doen het beter buiten en in een vochtige omgeving. Aluminium uitvoeringen kunnen geschikter zijn waar het gewicht van het toebehoren of het risico op galvanische corrosie een rol speelt. Bij lange trajecten met energiekabels die soms honderden kilo’s wegen, is ook de kwaliteit van het oog dat de kous met de trekkabel of de trekmachine verbindt van groot belang. Een zwakke schakel in die verbinding betekent het risico dat een belaste trekkabel plotseling losschiet, een scenario dat gevaarlijk is voor zowel het materieel als de mensen in de buurt.
Kabelrollen als ondersteuning bij het geleiden van de kabel over het tracé
Een kabelkous is bedoeld om het uiteinde van de kabel vast te pakken en te trekken, maar is op zichzelf niet genoeg om de kabel vlot door een lang tracé te krijgen. Een onmisbare aanvulling zijn kabelrollen, die de kabel over de hele lengte ondersteunen en de wrijving verminderen. Kabelrollen voor het leggen van kabels worden met regelmatige tussenafstanden, meestal om de paar meter, langs het tracé geplaatst. Grootte en type kiest u op basis van de kabeldiameter en het verloop van het hele tracé.
Er zijn rechte rollen, hoekrollen en V-rollen. Die laatste zijn bijzonder geschikt voor zware energiekabels, omdat ze de kabel in het midden houden en voorkomen dat hij tijdens het intrekken wegglijdt. Stalen modellen met een versterkt frame en kogellagers zijn bestand tegen belastingen tot wel 1000 kg en daarmee geschikt voor de zwaarste industriële installaties. Nylon rollen zijn dan weer beter op hun plaats waar beschadiging van de isolatie door contact met metaal een groot risico is, bijvoorbeeld bij kabels met een gevoelige buitenmantel of in omgevingen waar vonkvorming beperkt moet worden.
Hoe werken kikkers voor geleiders?

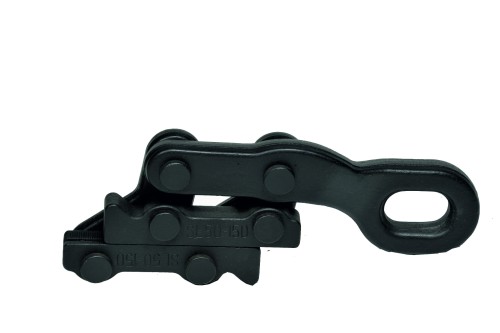

Kikkers voor geleiders zijn zelfklemmende trekklemmen die een kabel of geleider tijdens het afspannen stevig vasthouden zonder hem te beschadigen. Ze werken volgens het wigprincipe: hoe groter de trekkracht, hoe sterker de klemming. Daardoor schuift de geleider zelfs bij hoge belastingen niet weg, en na afloop van het werk is de kikker eenvoudig los te maken en opnieuw te gebruiken voor de volgende klus.
De beschikbare modellen verschillen in diameterbereik, materiaal van de klembekken (bestemd voor koperen, aluminium, stalen of geïsoleerde geleiders) en maximale werklast, die kan variëren van enkele honderden tot enkele duizenden kilo’s. Een deel van de modellen heeft verwisselbare klembekken, wat ze veel flexibeler maakt: één trekklem is dan geschikt voor verschillende typen geleiders. Dat is vooral rendabel bij werkzaamheden waarbij het soort kabelmateriaal regelmatig wisselt. Bedenk ook dat de keuze van de kikker voor een bepaald materiaal (koper, aluminium, staal) geen bijzaak is. Klembekken die niet bij het materiaal van de geleider passen, kunnen die tijdens het afspannen beschadigen of bij een hogere belasting tekortschieten.
Afspannen van bovengrondse lijnen en bovenleidingen
Bij bovengrondse lijnen, bovenleidingen en bliksembeveiligingsinstallaties spelen speciale trekklemmen voor staalkabels, staalaluminium kabels en speciale geleiders een sleutelrol. Trekklemmen voor staalkabels zijn ontworpen voor hoge trekkrachten en bestand tegen wisselende weersomstandigheden. Ze worden gebruikt bij de aanleg en modernisering van hoogspanningslijnen en bovenleidingen voor het spoor, en bij de montage van OPGW-geleiders, die de functie van bliksemdraad combineren met een glasvezelverbinding.
Verzinkte, warmtebehandelde trekklemmen zijn zeer goed bestand tegen corrosie en materiaalvermoeiing, wat vooral belangrijk is bij langdurig afspannen en dynamische belastingen. Doorslaggevend bij de keuze zijn het werkbereik, dat wil zeggen de minimale en maximale doorsnede van de kabel of geleider, de veilige werklast en de breekkracht (de grenswaarde waarboven de trekklem de belasting niet meer kan dragen). Een trekklem die niet bij de kabel past, brengt niet alleen het risico op een storing met zich mee, maar vormt ook een ernstig gevaar voor iedereen in de afspanzone. Daarom moet de veiligheidsmarge bij de keuze van deze onderdelen altijd bewust worden gepland, en niet afhangen van toeval of van wat er toevallig op voorraad ligt.
Hoe stelt u een set voor het intrekken van kabels samen?
Een efficiënte kabelinstallatie vraagt om systeemdenken: elk onderdeel van de uitrusting moet worden gekozen met het oog op de andere. De kabelkous moet passen bij de trekkabel of de lier waaraan hij wordt gekoppeld. Rollen kiest u op basis van de kabeldiameter, en de tussenafstand op basis van het gewicht en de minimaal toelaatbare buigradius van de kabel. Kikkers en trekklemmen moeten passen bij zowel het materiaal als de doorsnede van de geleiders, en hun belastingsklasse moet een ruime veiligheidsmarge bieden ten opzichte van de krachten die tijdens het werk werkelijk optreden. Controleer vóór elk gebruik de technische staat van de hele set. Kikkers met versleten klembekken, kousen met een beschadigd vlechtwerk of rollen met vastgelopen lagers moeten direct uit gebruik worden genomen. Besparen op versleten materieel is schijnzuinigheid: de kosten van een storing op het kabeltracé, het opnieuw uitvoeren van de installatie of het stilleggen van de bouw om veiligheidsredenen zijn vele malen hoger dan de prijs van nieuw toebehoren.
Hoe werkt u veilig met zware energiekabels?
Voor werkzaamheden met energiekabels gelden bijzondere veiligheidsregels. De maximaal toelaatbare trekkrachten worden door de kabelfabrikant vastgelegd en mogen niet worden overschreden, ongeacht de terreinomstandigheden of de tijdsdruk van de planning. Overbelasting van de kabel, zelfs eenmalig en schijnbaar onopgemerkt, kan leiden tot haarscheurtjes in de isolatie die pas na enige tijd in bedrijf aan het licht komen en dan moeilijk te lokaliseren storingen en ongeplande stilstand veroorzaken.
Een ander belangrijk aspect is de stabiliteit van het hele tracé: rollen en steunen moeten stevig vastzitten en de trekkabel moet zo worden geleid dat een eventuele breuk geen gevaar oplevert voor mensen in de buurt. Bij werk op hoogte of in kabelkanalen zijn persoonlijke beschermingsmiddelen verplicht, evenals afstemming tussen de bediener van de lier en de rest van de ploeg die verantwoordelijk is voor de beveiliging van de werkzone. Het juiste materieel, goed gekozen en regelmatig gecontroleerd, is de basis van een efficiënte en veilige kabelinstallatie. Kabelkousen, rollen, kikkers en trekklemmen vullen elkaar aan en vormen samen een samenhangend systeem dat, mits goed gepland, zelfs lastige kabeltracés vlot, zonder schade en volgens de technische eisen van het project laat verlopen.
