Bij elke fase van de aanleg van kabelverbindingen gelden veiligheidsvoorschriften die niet alleen schade aan de kabels voorkomen, maar ook de gezondheid en het leven van de werknemers beschermen. Om veiligheidsredenen worden kabels op haspels vervoerd, en bij het leggen zijn hulpmiddelen nodig als een kabelrol. Maar hoe gaat u met haspels om, zodat het werk veilig blijft en de kabels niet beschadigd raken? In dit artikel bekijken we de opslag, het transport en het afrollen van kabelhaspels.
Kabelhaspels veilig transporteren
Energiekabels voor de aanleg van verbindingen worden op haspels gewikkeld vervoerd, die tot wel 8 ton kunnen wegen. Vanwege de ronde vorm moeten de haspels tijdens het transport worden beveiligd tegen wegrollen. Wiggen zijn daarvoor geschikt, en aanbevolen wordt de haspels met horizontale as te vervoeren.
Haspels met een diameter tot 1,2 meter kunnen met draaischijven worden gekanteld en vervolgens liggend op pallets worden vervoerd. Grotere haspels moeten op bokken worden geplaatst die op hun afmetingen zijn afgestemd. De bokhoogte is idealiter 5% van de haspeldiameter plus 2 centimeter speling.
Vanwege het grote gewicht worden voor het heffen van kabelhaspels vooral vorkheftrucks gebruikt, al kunt u bijvoorbeeld ook een hydraulische autolaadkraan inzetten. Let erop dat beide flenzen op de vorken rusten.
Haspels laten vallen is uitdrukkelijk niet toegestaan, maar over korte afstanden rollen mag wel. Dat mag alleen op een harde, vlakke ondergrond en in de richting die op de haspel is aangegeven. Door in de wikkelrichting te rollen, voorkomt u dat de kabel losraakt.
Kabels kort en lang opslaan

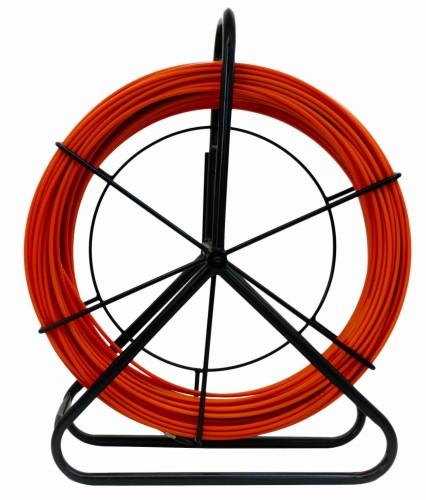

Kabels moeten tegen beschadiging worden beschermd. Daarom wordt bij het leggen een trekveer van glasvezel gebruikt, maar ook de juiste opslag van kabelhaspels is belangrijk. De basis is het afdichten van de kabeleinden met krimpkappen, die het binnendringen van vocht voorkomen. De kabeleinden moeten stevig aan de haspel worden vastgezet, bijvoorbeeld met speciale banden.
Haspels kunnen het best met horizontale as worden opgeslagen. Wees extra voorzichtig bij lage temperaturen, want zelfs een kleine spanning of stoot kan dan schade veroorzaken. Controleer ook altijd de technische staat van de haspelconstructie, en trek de montagebouten aan als er speling ontstaat, bijvoorbeeld door zonlicht. Spijkers of nietjes in de haspelflens slaan is riskant, dus let goed op dat u de kabels niet beschadigt. Hoe u met kabels omgaat, hangt ook af van hun kleur: kabels zijn meestal zwart, maar er bestaan ook afwijkende kabels. Hebben ze geen uv-bestendige mantel, dek ze dan af met zwarte polyethyleenfolie of zelfs met een speciaal daarvoor bestemde afdekhoes.
Lange opslag is bijzonder problematisch en kunt u dus beter vermijden waar mogelijk. De opslag mag ook niet langer dan 12 maanden duren. Minimaal elke 3 maanden moeten haspels en kabels grondig op hun technische staat worden gecontroleerd. Zorg ook voor de juiste opslagomstandigheden: de haspels moeten op een vlakke, harde ondergrond staan (bij voorkeur beton, verdicht grind of houten balken). Een haspel hoort niet plat te liggen, maar op zijn flenzen te staan. Verkeerde opslag kan de haspelconstructie beschadigen en zelfs de kabel onbruikbaar maken voor montage. Houd er bij hitte rekening mee dat hout krimpt, dus mogelijk moeten de montagebouten worden aangetrokken. Bescherm de kabels ook tegen vocht: bij de minste beschadiging moeten de krimpkappen worden vervangen.
Kabels van haspels afrollen
Bij het afrollen van haspels komen hulpmiddelen van pas als een hydraulische haspelbok, een afrolinrichting of een haspelafroller. Bij het afrollen mag de temperatuur niet lager zijn dan -5 °C. Moet er toch onder zulke omstandigheden worden gewerkt, dan moeten de kabelhaspels minimaal 24 uur worden opgeslagen in een ruimte van meer dan 10 °C. Verwijder vóór het afrollen niet alleen de beschermende band of klem, maar trek ook de montagebouten aan. De asdiameter van het afrolapparaat moet minimaal 5 mm kleiner zijn dan de diameter van het asgat van de haspel. Let ook op de technische staat van de haspel, want tijdens transport of opslag kunnen spijkers loskomen die de kabels beschadigen. De afrolinrichting moet ook voorzien zijn van mechanismen die voorkomen dat de kabel vanzelf afrolt: de kabel mag alleen afrollen als eraan wordt getrokken. Daarnaast moet de trekkracht bij het afrollen worden afgestemd op het geleidermateriaal: voor koperen geleiders 5 daN/mm² doorsnede, voor aluminium 3 daN/mm².
Correct transport en correcte opslag zijn niet alleen een kwestie van veiligheid, maar ook van besparing, want fouten kunnen de kabels beschadigen en onbruikbaar maken voor de aanleg van verbindingen.
