Le installazioni in cavo richiedono precisione, una buona pianificazione e, aspetto altrettanto importante, attrezzature scelte correttamente. Senza gli accessori adatti anche un breve tratto di percorso può diventare fonte di problemi: isolanti danneggiati, errori di montaggio o perdite di tempo che si ripercuotono direttamente sul programma e sui costi del lavoro. In questa guida esaminiamo tre categorie fondamentali di attrezzature per chiunque lavori con i cavi: calze tiracavo, morsetti autoserranti per conduttori e morsetti per funi. Scoprirà in che cosa si differenziano i vari tipi, quali parametri sono decisivi nella scelta e a che cosa prestare attenzione perché il lavoro si svolga in modo rapido e sicuro.
Che cosa sono le calze tiracavo e a che cosa servono?
La calza tiracavo è un accessorio che avvolge l'estremità di un cavo o di un conduttore e serve a tirarlo meccanicamente lungo il percorso: tubi, cunicoli, passerelle o fori nelle pareti. Realizzata di solito con fili d'acciaio o zincati, forma una struttura a rete che stringe saldamente il cavo e distribuisce uniformemente la forza di tiro sulla sua superficie. In questo modo durante il tiro le tensioni non si concentrano in un unico punto, l'isolante resta integro e l'anima del cavo non si deforma.
Le calze tiracavo si utilizzano sia con cavi unipolari sia con cavi multipolari, compresi i cavi di energia di media e alta tensione. Sono disponibili in versione chiusa, che non può essere riaperta, e in versione apribile, che consente montaggio e smontaggio rapidi. Ciò permette di adattare il prodotto alla specifica tecnica di posa e alle condizioni del cantiere.
Come scegliere la calza tiracavo per un'applicazione specifica?
La scelta della calza giusta deve basarsi innanzitutto sul diametro e sul peso del cavo da tirare. I produttori indicano il campo di diametri coperto da ciascun modello e la forza di tiro massima ammessa: sono due valori che non vanno mai superati. Sottovalutarli espone al rischio che la calza scivoli o che il cavo si danneggi, con il risultato, nei casi estremi, di dover sostituire l'intera tratta.
Conviene fare attenzione anche al materiale. Le calze in acciaio inox o zincato si comportano meglio all'aperto e in ambienti umidi. Le versioni in alluminio possono essere più indicate quando contano il peso degli accessori o il rischio di corrosione galvanica. Sulle tratte lunghe, dove si tirano cavi di energia che possono pesare anche diverse centinaia di chilogrammi, è decisiva anche la qualità dell'occhiello che collega la calza alla fune o all'argano. Un anello debole in questo collegamento significa rischio di rilascio improvviso della fune in tensione, uno scenario pericoloso sia per l'attrezzatura sia per le persone nelle vicinanze.
I rulli per posa cavi come supporto lungo il percorso
La calza tiracavo serve ad afferrare e guidare l'estremità del cavo, ma da sola non basta per tirarlo agevolmente lungo un percorso lungo. Il complemento indispensabile sono i rulli per posa cavi, che sostengono il cavo per tutta la sua lunghezza e riducono l'attrito. I rulli per la posa dei cavi si installano a intervalli regolari lungo il percorso, di solito ogni pochi metri, scegliendone dimensioni e tipo in base al diametro del cavo e all'andamento dell'intero tracciato.
Sul mercato si trovano rulli diritti, rulli angolari e rulli a V. Questi ultimi danno ottimi risultati con i cavi di energia pesanti, perché mantengono il cavo centrato e ne impediscono lo scivolamento durante il tiro. I modelli in acciaio con telaio rinforzato e cuscinetti a sfere sopportano carichi fino a 1000 kg e sono quindi adatti alle installazioni industriali più impegnative. I rulli in nylon sono invece preferibili dove il rischio di danneggiare l'isolante per contatto con il metallo è particolarmente rilevante, ad esempio con cavi dalla guaina esterna delicata o in ambienti in cui conta ridurre la formazione di scintille.

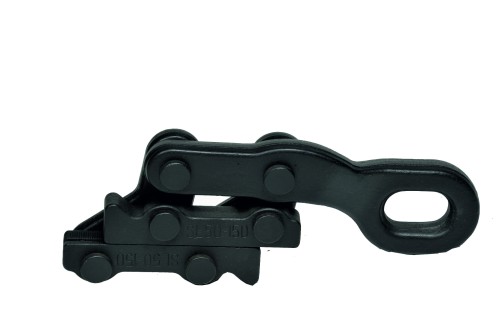

Come funzionano i morsetti autoserranti per conduttori?
I morsetti autoserranti per conduttori sono dispositivi di presa che trattengono saldamente il cavo o il conduttore durante la tesatura, senza danneggiarlo. Il loro funzionamento si basa sul principio del cuneo: più aumenta la forza di tiro, più forte è il serraggio. Così il conduttore non scivola nemmeno con carichi elevati e, a lavoro finito, il morsetto si sblocca facilmente e può essere riutilizzato per l'intervento successivo.
I modelli disponibili si differenziano per campo di diametri, materiale delle ganasce (specifiche per cavi in rame, alluminio, acciaio o isolati) e forza di lavoro massima, che può andare da alcune centinaia a diverse migliaia di chilogrammi. Alcuni modelli hanno ganasce intercambiabili, che ne aumentano notevolmente la flessibilità e permettono di usare un solo morsetto con diversi tipi di conduttori. È una soluzione particolarmente conveniente nei lavori in cui cambia spesso il tipo di cavo utilizzato. Va ricordato inoltre che la scelta del morsetto in base al materiale (rame, alluminio, acciaio) non è una questione secondaria: ganasce non adatte al materiale del conduttore possono danneggiarlo durante la tesatura o cedere con carichi più elevati.
Tesatura di linee aeree e di linee di contatto
Nelle linee aeree, nelle linee di contatto ferroviarie e nelle funi di guardia un ruolo chiave spetta ai morsetti speciali progettati per funi d'acciaio, conduttori in alluminio-acciaio e conduttori speciali. I morsetti per funi sono progettati per forze di tiro elevate e per resistere a condizioni atmosferiche variabili. Si impiegano nella costruzione e nell'ammodernamento di linee elettriche e linee di contatto ferroviarie, oltre che nel montaggio di conduttori OPGW, che uniscono la funzione di fune di guardia a quella di portante in fibra ottica.
I morsetti zincati e sottoposti a trattamento termico offrono un'elevata resistenza alla corrosione e alla fatica del materiale, aspetto particolarmente importante con tiri prolungati e carichi dinamici. I parametri decisivi per la scelta sono il campo di lavoro, cioè la sezione minima e massima della fune o del conduttore, il carico di lavoro sicuro e il carico di rottura (il valore limite oltre il quale il morsetto non è più in grado di trasmettere il carico). Un morsetto non adatto alla fune comporta non solo il rischio di guasto, ma anche un grave pericolo per chi lavora nella zona di tesatura. Per questo il margine di sicurezza nella scelta di questi elementi deve essere sempre pianificato consapevolmente, e non dipendere dal caso o dalla disponibilità in magazzino.
Come comporre un kit per la posa dei cavi?
Un'installazione in cavo efficiente richiede un approccio di sistema: ogni elemento dell'attrezzatura va scelto tenendo conto degli altri. La calza tiracavo deve essere compatibile con la fune o con l'argano a cui verrà collegata. I rulli vanno scelti in base al diametro del cavo e il loro interasse in base al peso del cavo e al suo raggio minimo di curvatura ammesso. I morsetti devono essere adatti sia al materiale sia alla sezione dei conduttori, e la loro classe di carico deve prevedere un margine di sicurezza adeguato rispetto alle forze che si sviluppano realmente durante il lavoro. Prima di ogni utilizzo conviene verificare lo stato tecnico dell'intero kit. Morsetti con ganasce usurate, calze con la rete danneggiata o rulli con cuscinetti grippati vanno ritirati immediatamente dall'uso. Risparmiare su un'attrezzatura usurata è un falso risparmio: il costo di un guasto lungo il percorso, la necessità di ripetere la posa o il fermo del cantiere per motivi di sicurezza superano di molte volte il prezzo di un accessorio nuovo.
Come lavorare in sicurezza con i cavi di energia pesanti?
Nei lavori con i cavi di energia valgono regole di sicurezza particolari. Le forze massime ammesse durante il tiro sono stabilite dal produttore del cavo e non vanno superate, indipendentemente dalle condizioni del terreno o dalla pressione dei tempi di consegna. Un sovraccarico del cavo, anche unico e apparentemente impercettibile, può causare microfessurazioni nell'isolante che si manifestano solo dopo un certo periodo di esercizio, generando guasti difficili da localizzare e fermi non programmati.
Un aspetto importante è anche la stabilità dell'intero percorso: rulli e supporti devono essere fissati saldamente e la fune di tiro deve essere guidata in modo che un'eventuale rottura non metta in pericolo le persone nelle vicinanze. Nei lavori in quota o nei cunicoli per cavi è obbligatorio l'uso dei dispositivi di protezione individuale (DPI), così come il coordinamento tra l'operatore dell'argano e l'intera squadra responsabile della messa in sicurezza dell'area di lavoro. L'attrezzatura giusta, cioè scelta correttamente e controllata con regolarità, è la base di un'installazione in cavo efficiente e sicura. Calze tiracavo, rulli e morsetti si completano a vicenda e insieme formano un sistema coerente che, se ben pianificato, permette di posare anche i percorsi più difficili in modo rapido, senza danni e nel rispetto dei requisiti tecnici del progetto.
