Gli scavi per la posa della fibra ottica sono una fase chiave nella realizzazione delle moderne reti di telecomunicazione. In un'epoca di crescente domanda di connessioni internet veloci e affidabili, la corretta preparazione del terreno e la posa a regola d'arte della fibra ottica diventano una priorità sia per gli operatori sia per i committenti. In questo articolo esaminiamo gli aspetti più importanti degli scavi per gli impianti in fibra ottica: la scelta dei metodi adatti, le sfide legate alle condizioni geologiche e il ruolo delle norme tecniche e delle disposizioni di legge, che mirano a garantire la durata e la sicurezza dell'impianto.
Quanto devono essere profondi gli scavi per la fibra ottica?

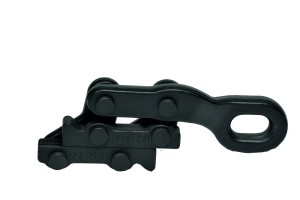

Sempre più spesso le linee in cavo sostituiscono le linee aeree, costruite con attrezzature come la braca in fune d'acciaio o i morsetti autoserranti. Sottoterra, però, non si posano solo le linee elettriche, ma anche, ad esempio, la fibra ottica. Gli scavi per la fibra devono essere eseguiti con grande precisione, per proteggere adeguatamente i cavi dai danni meccanici e dagli agenti esterni. Un fattore decisivo è la profondità di gelo del terreno: in Polonia, ad esempio, è di circa 0,7–0,8 metri. Per ridurre al minimo il rischio di danni alla fibra causati dal gelo e dai movimenti del terreno, lo scavo deve quindi arrivare almeno sotto questa profondità, in questo esempio 70–80 cm. A questa profondità si posa un tubo di protezione in HDPE di diametro adeguato, che costituisce un ulteriore strato protettivo per la delicata fibra ottica al suo interno. Il tubo protegge il cavo da pressioni e altri danni meccanici che potrebbero schiacciarlo e, di conseguenza, aumentare l'attenuazione del segnale.
Inoltre, circa 20 cm sopra il tubo di protezione si posa un nastro segnalatore. È un elemento di protezione importante, che segnala la presenza della fibra ottica durante eventuali futuri lavori di scavo e riduce il rischio di danneggiare accidentalmente l'impianto. È importante anche che il tracciato dello scavo sia il più rettilineo possibile, con un numero minimo di curve, il che protegge ulteriormente la fibra dai danni e garantisce la stabilità del collegamento. Uno scavo eseguito correttamente, tenendo conto di tutti questi fattori, è fondamentale per la lunga durata e l'affidabilità della rete in fibra ottica.
La posa della fibra ottica
La posa della fibra ottica è un processo di precisione che richiede di tenere conto di numerosi parametri tecnici, per garantire prestazioni e durata ottimali dell'impianto. Prima di iniziare i lavori è fondamentale rispettare i requisiti di temperatura: i cavi in fibra ottica devono essere immagazzinati tra -40 °C e +70 °C, posati a temperature comprese tra -5 °C e +55 °C ed eserciti tra -30 °C e +60 °C (oppure tra -40 °C e +70 °C per i cavi autoportanti).
Durante la posa vanno rispettati i requisiti di resistenza meccanica secondo la norma IEC 60794-1-22, che comprende le prove di resistenza a trazione, schiacciamento, flessione, torsione, urto, cicli termici e penetrazione longitudinale dell'acqua. Per evitare danni conviene utilizzare prodotti come il gel per fibra ottica.
Nella pratica, i cavi in fibra ottica vanno posati negli scavi a una profondità di almeno 0,6 m, con un'ulteriore segnalazione mediante nastro. Il tubo di protezione deve essere posato su un letto di sabbia, protetto dai danni e sigillato. È importante inoltre che le tratte di cavo seguano linee rette, e tutti i cambi di direzione, così come i punti di inizio e fine del tracciato, devono essere opportunamente segnalati. Le tratte dal punto di ingresso in edificio all'armadio ODF devono essere realizzate in un'unica pezzatura, senza giunti, e tutte le tubazioni devono essere a tenuta e protette dalla sporcizia. Inoltre i cavi nei cunicoli devono essere fissati su passerelle a scala e bloccati con fascette resistenti al gelo. Un approccio così accurato all'installazione garantisce un funzionamento duraturo e affidabile del sistema in fibra ottica.
Come si posa la fibra ottica negli edifici?
Negli edifici la posa dei cavi in fibra ottica richiede cura e il rispetto di numerose norme, per garantire la sicurezza e l'efficienza del sistema. In fase di installazione è fondamentale lasciare una scorta di circa 30 metri di ogni cavo in apposite scatole chiuse, che devono essere messe a terra e contrassegnate secondo le norme. Nelle linee aeree si utilizzano soluzioni come i morsetti autoserranti per conduttori, ma nel caso della fibra ottica servono protezioni aggiuntive. I cavi per interni devono essere posati in tubi protettivi corrugati, difficilmente infiammabili e resistenti allo schiacciamento, e i loro passaggi attraverso le compartimentazioni antincendio devono essere opportunamente sigillati, per preservare la resistenza al fuoco e proteggere dalle infiltrazioni d'acqua.
Negli edifici i cavi possono essere posati in vari modi: su passerelle a scala o strutture di supporto fissate a pareti e solai, in canali sotto pavimento, in tubi protettivi sotto traccia o a vista e nei cavedi. Nei condotti verticali i cavi devono essere fissati ogni 6 metri o a ogni piano, per garantire stabilità ed evitare danni.
Un aspetto importante è anche la ridondanza dei percorsi per i cavi che si fanno reciprocamente da riserva: devono seguire tracciati separati, con almeno 2 metri di distanza tra i percorsi e tra gli attraversamenti nella parete dell'edificio. Lungo tutto il tracciato vanno applicati contrassegni per cavi, metallici o in plastica, che riportino la tratta, il proprietario, il tipo di cavo e l'installatore. I contrassegni vanno applicati ogni 10 metri, a ogni cambio di livello e su entrambi i lati degli attraversamenti.
Per garantire la piena funzionalità del sistema, i cavi devono essere posati in modo da consentirne una facile manutenzione e da permettere eventuali modifiche future. Il rispetto di questi requisiti garantisce non solo l'affidabilità e le prestazioni dell'impianto, ma anche la conformità agli standard antincendio e la protezione dai danni meccanici.
