Las instalaciones de cables exigen precisión, una buena planificación y, no menos importante, un equipo bien elegido. Sin los accesorios adecuados, incluso un tramo corto de trazado puede convertirse en una fuente de problemas: daños en el aislamiento, errores de montaje o pérdidas de tiempo que repercuten directamente en el calendario y en los costes de la obra. En esta guía analizamos tres categorías de equipo clave para cualquier instalador que trabaje con cables: los calcetines de tiro, las ranas y las mordazas. Verá en qué se diferencian los distintos tipos, qué parámetros son decisivos a la hora de elegirlos y en qué fijarse para que el trabajo se desarrolle con fluidez y seguridad.
¿Qué son los calcetines de tiro y para qué sirven?
El calcetín de tiro (manga de tiro) es un accesorio que envuelve el extremo del cable o del conductor y sirve para tirar de él mecánicamente a lo largo del trazado: tubos, canales, bandejas o pasamuros. Fabricado normalmente con hilos de acero o de acero galvanizado, forma una malla que abraza firmemente el cable y reparte la fuerza de tiro de manera uniforme sobre su superficie. Así, durante el tiro no se concentran tensiones en un solo punto, el aislamiento permanece intacto y el núcleo del cable no se deforma.
Los calcetines de tiro se utilizan tanto con cables unipolares como multipolares, incluidos los cables de potencia de media y alta tensión. Existen en versión cerrada, que no permite volver a colocarlos, y en versión abierta, que permite montarlos y desmontarlos rápidamente. Esto permite adaptar el producto a la técnica de tendido concreta y a las condiciones de cada obra.
¿Cómo elegir el calcetín de tiro para cada aplicación?
La elección del calcetín adecuado debe basarse ante todo en el diámetro y el peso del cable. Los fabricantes indican el rango de diámetros de cada modelo y la fuerza de tiro máxima admisible: dos valores que nunca deben superarse. Infravalorar estos parámetros puede hacer que el calcetín se deslice o que el cable se dañe, lo que en casos extremos obliga a sustituir todo el tramo.
Conviene fijarse también en el material. Los calcetines de acero inoxidable o galvanizado funcionan mejor en exteriores y en ambientes húmedos. Las versiones de aluminio pueden ser más adecuadas cuando importa el peso de los accesorios o el riesgo de corrosión galvánica. En tramos largos, con cables de potencia que pueden pesar varios cientos de kilos, también es decisiva la calidad del ojal que une el calcetín con el cable de tiro o con el equipo de tiro. Un eslabón débil en esa unión supone el riesgo de que el cable cargado se suelte de golpe, un escenario peligroso tanto para el equipo como para las personas que estén cerca.
Rodillos de tendido como apoyo del cable a lo largo del trazado
El calcetín de tiro sirve para sujetar y tirar del extremo del cable, pero por sí solo no basta para llevarlo con fluidez por un trazado largo. El complemento imprescindible son los rodillos de tendido, que apoyan el cable en toda su longitud y reducen el rozamiento. Los rodillos de tendido de cables se colocan a intervalos regulares, normalmente cada pocos metros, a lo largo del trazado, eligiendo su tamaño y tipo según el diámetro del cable y la forma de todo el recorrido.
En el mercado hay rodillos rectos, de esquina y en V. Estos últimos dan muy buen resultado con cables de potencia pesados, porque mantienen el cable centrado y evitan que se salga durante el tiro. Los modelos de acero con bastidor reforzado y rodamientos de bolas soportan cargas de hasta 1000 kg, lo que los hace adecuados para las instalaciones industriales más exigentes. Los rodillos de nailon, en cambio, son preferibles cuando el riesgo de dañar el aislamiento por contacto con el metal es especialmente relevante, por ejemplo con cables de cubierta exterior delicada o en entornos donde importa reducir las chispas.

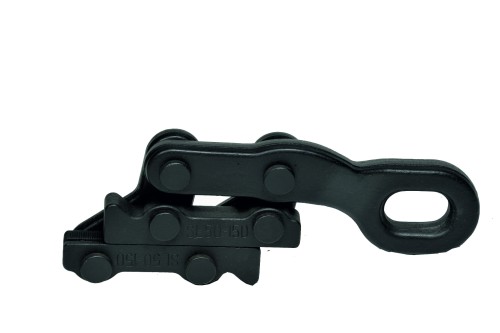

¿Cómo funcionan las ranas para conductores?
Las ranas para conductores son mordazas autoapretantes que sujetan con firmeza el cable o el conductor durante el tensado sin dañarlo. Funcionan según el principio de la cuña: cuanto mayor es la fuerza de tiro, más fuerte es el apriete. Así el conductor no se desliza ni siquiera con cargas elevadas y, al terminar el trabajo, la rana se suelta fácilmente y puede reutilizarse en la siguiente tarea.
Los modelos disponibles se diferencian por el rango de diámetros, el material de las mandíbulas (específicas para cables de cobre, aluminio, acero o aislados) y la carga de trabajo máxima, que puede ir de varios cientos a varios miles de kilos. Algunos modelos tienen mandíbulas intercambiables, lo que aumenta mucho su versatilidad y permite usar una misma mordaza con distintos tipos de conductor. Es una solución especialmente rentable en trabajos en los que cambia con frecuencia el tipo de cable. Tenga en cuenta también que elegir la rana según el material (cobre, aluminio, acero) no es una cuestión secundaria. Unas mandíbulas que no corresponden al material del conductor pueden dañarlo durante el tensado o fallar con cargas mayores.
Tensado de líneas aéreas y catenarias
En las instalaciones aéreas, de catenaria y de protección contra el rayo desempeñan un papel clave las mordazas específicas para cables de acero, conductores de aluminio-acero y conductores especiales. Las mordazas para cables están diseñadas para grandes fuerzas de tiro y para resistir condiciones meteorológicas cambiantes. Se utilizan en la construcción y modernización de líneas eléctricas y de catenarias ferroviarias, así como en el montaje de cables OPGW, que combinan la función de cable de tierra con un enlace de fibra óptica.
Las mordazas galvanizadas y con tratamiento térmico ofrecen una alta resistencia a la corrosión y a la fatiga del material, algo especialmente importante con tensados prolongados y cargas dinámicas. Los parámetros decisivos para elegirlas son el rango de trabajo, es decir, la sección mínima y máxima del cable o del conductor, la carga de trabajo segura y la carga de rotura (el valor límite a partir del cual la mordaza deja de poder transmitir cargas). Una mordaza que no corresponde al cable no solo supone un riesgo de fallo, sino también un peligro grave para las personas que trabajan en la zona de tensado. Por eso el margen de seguridad al elegir estos elementos debe planificarse siempre de forma consciente, y no depender del azar ni de lo que haya en el almacén.
¿Cómo completar un equipo de tendido de cables?
Una instalación de cables eficaz exige una visión de conjunto: cada elemento del equipo debe elegirse teniendo en cuenta los demás. El calcetín de tiro debe ser compatible con el cable de tiro o con el cabrestante al que se conecte. Los rodillos deben elegirse según el diámetro del cable, y su separación, según su peso y su radio mínimo de curvatura admisible. Las ranas y las mordazas deben corresponder tanto al material como a la sección de los conductores, y su capacidad de carga debe incluir un margen de seguridad adecuado respecto a las fuerzas que realmente se producen durante el trabajo. Antes de cada uso conviene comprobar el estado técnico de todo el equipo. Las ranas con mandíbulas desgastadas, los calcetines con la malla dañada o los rodillos con rodamientos agarrotados deben retirarse de inmediato. Ahorrar con un equipo desgastado es un ahorro aparente: el coste de una avería en el trazado, la necesidad de repetir la instalación o la paralización de la obra por motivos de seguridad superan con creces el precio de un accesorio nuevo.
¿Cómo trabajar con seguridad con cables de potencia pesados?
En los trabajos con cables de potencia rigen normas de seguridad especiales. Las fuerzas máximas admisibles durante el tiro las fija el fabricante del cable y no deben superarse, sean cuales sean las condiciones del terreno o la presión del calendario. Una sobrecarga del cable, aunque sea puntual y aparentemente imperceptible, puede provocar microfisuras en el aislamiento que solo se manifiestan tras un tiempo de servicio, con averías difíciles de localizar y paradas imprevistas.
Otro aspecto importante es la estabilidad de todo el trazado: los rodillos y los apoyos deben estar bien fijados, y el cable de tiro debe guiarse de forma que una posible rotura no ponga en peligro a las personas cercanas. En trabajos en altura o en galerías de cables es obligatorio utilizar equipos de protección individual y coordinar al operador del cabrestante con todo el equipo responsable de asegurar la zona de trabajo. Un equipo adecuado, es decir, bien elegido y revisado con regularidad, es la base de una instalación de cables eficaz y segura. Los calcetines de tiro, los rodillos, las ranas y las mordazas se complementan entre sí y, juntos, forman un sistema coherente que, bien planificado, permite tender incluso trazados difíciles con fluidez, sin daños y conforme a los requisitos técnicos del proyecto.
