Výkopy na uloženie optických káblov sú kľúčovou fázou budovania infraštruktúry moderných telekomunikačných sietí. V čase rastúceho dopytu po rýchlom a spoľahlivom internetovom pripojení sa vhodná príprava terénu a správne vedenie optických káblov stávajú prioritou pre operátorov aj investorov. V článku rozoberieme najdôležitejšie aspekty výkopov pre optické inštalácie vrátane voľby vhodných metód, výziev spojených s geologickými podmienkami a významu právnych predpisov a technických noriem, ktoré majú zaručiť životnosť a bezpečnosť inštalácie.
Akú hĺbku musia mať výkopy pre optické káble?

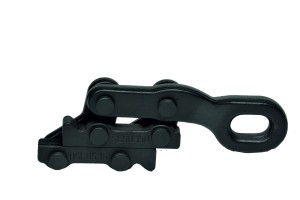

Káblové vedenia čoraz častejšie nahrádzajú vonkajšie vedenia, ktoré sa budujú s použitím vybavenia, ako je oceľové viazacie lano či žabky. Pod zemou sa však nevedú len silové vedenia, ale napríklad aj optické káble. Výkopy pre optické káble sa musia robiť veľmi presne, aby káble boli dostatočne chránené pred mechanickým poškodením a vonkajšími vplyvmi. Rozhodujúca je hĺbka premŕzania pôdy, ktorá sa v jednotlivých krajinách líši – napríklad v Poľsku je to približne 0,7 – 0,8 metra. Aby sa minimalizovalo riziko poškodenia optických káblov zamŕzaním a pohybom pôdy, mal by mať výkop hĺbku aspoň zodpovedajúcu tejto hranici, v uvedenom príklade najmenej 70 – 80 cm. V tejto hĺbke sa ukladá ochranná rúra HDPE vhodného priemeru, ktorá tvorí ďalšiu ochrannú vrstvu pre citlivý optický kábel vo vnútri. Rúra chráni kábel pred tlakom a iným mechanickým poškodením, ktoré by ho mohlo stlačiť a v dôsledku toho zvýšiť útlm signálu.
Okrem toho sa približne 20 cm nad ochrannou rúrou ukladá výstražná fólia. Je to dôležitý ochranný prvok, ktorý pri prípadných budúcich zemných prácach upozorní na prítomnosť optického kábla a zníži riziko náhodného poškodenia inštalácie. Dôležité je aj to, aby bola trasa výkopu čo najrovnejšia, s minimálnym počtom zákrut, čo optický kábel ďalej chráni pred poškodením a zaručuje stabilitu spojenia. Správne vyhotovený výkop, ktorý zohľadňuje všetky tieto faktory, je kľúčový pre dlhú životnosť a spoľahlivosť optickej siete.
Pokládka optických káblov
Pokládka optických káblov je presný proces, ktorý si vyžaduje zohľadnenie mnohých technických parametrov, aby sa dosiahol optimálny výkon a životnosť inštalácie. Pred začatím prác je kľúčové splniť teplotné požiadavky: optické káble by sa mali skladovať v rozsahu od -40 °C do +70 °C, ukladať pri teplote od -5 °C do +55 °C a prevádzkovať v podmienkach od -30 °C do +60 °C (alebo od -40 °C do +70 °C pri samonosných kábloch).
Pri pokládke káblov treba dodržiavať normy mechanickej odolnosti podľa normy IEC 60794-1-22, ktorá zahŕňa skúšky odolnosti proti ťahu, stlačeniu, ohybu, krúteniu, mechanickým rázom, cyklickým zmenám teploty a pozdĺžnemu prenikaniu vody. Aby ste predišli poškodeniu, oplatí sa využívať také vybavenie, ako je klzný prípravok pre optické káble.
V praxi sa optické káble ukladajú do výkopov v hĺbke najmenej 0,6 m s dodatočným označením výstražnou fóliou. Ochranná rúra musí byť uložená na pieskovom lôžku, chránená pred poškodením a utesnená. Dôležité je tiež, aby úseky kábla viedli v priamych líniách a všetky zmeny smeru, ako aj začiatok a koniec trasy, boli riadne označené. Úseky od líniového rozhrania po rozvádzač ODF by mali byť vyhotovené v jednom kuse, bez spojok, a všetky potrubia musia byť tesné a odolné proti znečisteniu. Okrem toho by káble v káblových kanáloch mali byť upevnené na káblových rebríkoch a zaistené mrazuvzdornými sťahovacími páskami. Takýto starostlivý prístup k inštalácii zaručuje dlhodobú a spoľahlivú prevádzku optického systému.
Ako sa vedú optické káble v budovách?
V budovách si vedenie optických káblov vyžaduje starostlivosť a dodržiavanie mnohých noriem, aby bola zaručená bezpečnosť a efektivita systému. Pri inštalácii je kľúčové ponechať približne 30 metrov rezervy každého kábla v uzavretých skrinkách, ktoré musia byť uzemnené a označené podľa noriem. Pri vonkajších vedeniach sa používajú riešenia, ako sú ťahacie svorky na vodiče, pri optickom kábli sú však potrebné ďalšie ochranné opatrenia. Vnútorné káble by sa mali viesť v ohybných, ťažko horľavých ochranných rúrkach odolných proti stlačeniu a ich prechody cez požiarne deliace konštrukcie musia byť riadne utesnené, aby sa zachovala požiarna odolnosť a zabránilo sa prenikaniu vody.
V budovách možno káble viesť rôznymi spôsobmi: na káblových rebríkoch alebo nosných konštrukciách upevnených na steny a stropy, v káblových kanáloch pod podlahou, v ochranných rúrkach pod omietkou alebo na nej a v káblových šachtách. Pri vedení káblov vo zvislých kanáloch by mali byť upevnené každých 6 metrov alebo na každom podlaží, aby bola zaručená stabilita a predišlo sa poškodeniu.
Dôležitým aspektom je aj zabezpečenie redundantných ciest pre navzájom sa zálohujúce káble, ktoré by sa mali viesť oddelenými trasami so vzdialenosťou najmenej 2 metre medzi trasami aj medzi prechodmi cez stenu budovy. Na celej trase treba používať kovové aj plastové štítky káblov s údajmi o relácii vedenia, vlastníkovi, type kábla a zhotoviteľovi. Štítky by sa mali montovať každých 10 metrov, pri zmenách výškovej úrovne a obojstranne pri prechodoch.
Pre plnú funkčnosť systému by sa káble mali viesť tak, aby umožňovali jednoduchú údržbu a prípadné budúce úpravy. Dodržanie týchto požiadaviek zaručuje nielen bezporuchovosť a výkon inštalácie, ale aj splnenie požiarnych noriem a ochranu pred mechanickým poškodením.
