Yleiskäyttöinen työmaadoitus- ja oikosulkusarja 36 kV muuntamoille, 15kA/1s
Saatavuus:
temporarily unavailable
On warehouse:
0
Valmistaja:
-
Tuotekoodi:
1510351500
Kuvaus

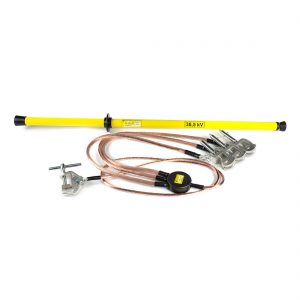

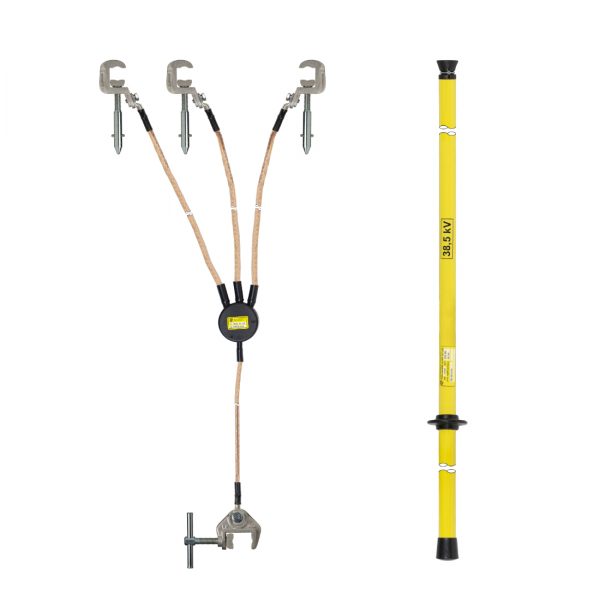

Työmaadoitus- ja oikosulkusarja on tarkoitettu tavallisesti kolmivaiheisten piirien oikosulkemiseen ja maadoittamiseen enintään 36 kV:n ja 50 Hz:n keskijänniteverkoissa. Sarjaan kuuluu yksi eristystanko, kolme linjapuristinta, yksi maadoituspuristin ja oikosulkukaapelit. Eristystangon avulla linjapuristimet voidaan kiinnittää ja kiristää turvallisesti. Sarja on tyyppisertifioitu ja täyttää standardien EN 61230 ja PNE 35 9700 vaatimukset.
Oikosulkuvirta: 15 kA/1 s
Paino: 6,25 kg

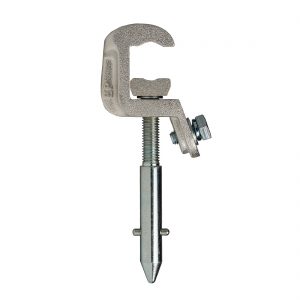

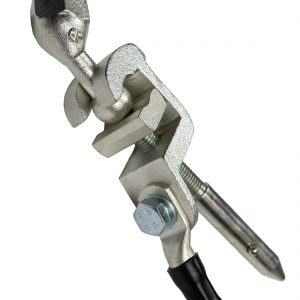

Linjapuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm

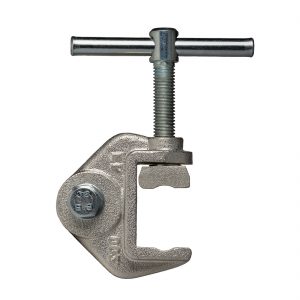

Maadoituspuristimen voi liittää:
Pyöreä johdin: Ø 5 – 30 mm
Lattakisko, leveys enintään: 30 mm

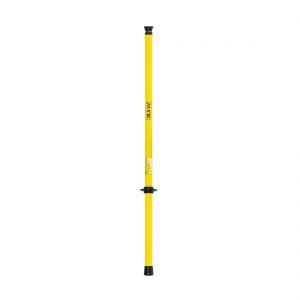

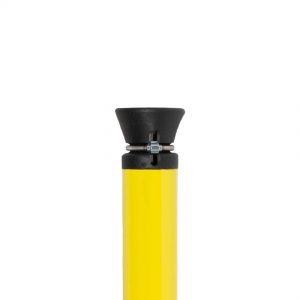

Eristystanko
1 kpl
Pituus: 1 m
Työmaadoitus- ja oikosulkukaapeli:
1 kpl (kolmivaiheinen)
Oikosulkukaapelin poikkipinta: 70 mm²
Maadoituskaapelin poikkipinta: 35 mm²
Oikosulkukaapelin pituus: 0,8 m
Maadoituskaapelin pituus: 1,5 m
Oikosulkuvirta: 15 kA/1 s
Paino: 6,25 kg
Linjapuristimen voi liittää:
Pallomainen oikosulkupiste: Ø 20 mm
Lattakisko, leveys enintään: 20 mm
Pyöreä johdin: Ø 5 – 20 mm
T-piste: Ø 15 mm
Maadoituspuristimen voi liittää:
Pyöreä johdin: Ø 5 – 30 mm
Lattakisko, leveys enintään: 30 mm
Eristystanko
1 kpl
Pituus: 1 m
Työmaadoitus- ja oikosulkukaapeli:
1 kpl (kolmivaiheinen)
Oikosulkukaapelin poikkipinta: 70 mm²
Maadoituskaapelin poikkipinta: 35 mm²
Oikosulkukaapelin pituus: 0,8 m
Maadoituskaapelin pituus: 1,5 m
