Zatahování kabelů do trubek, kanálů a žlabů patří k těm fázím instalace, které se zdají jednoduché – dokud něco nezačne klást odpor. Příliš vysoké tažné síly nejsou jen logistickou komplikací, ale především reálným rizikem poškození izolace, deformace kabelu nebo překročení dovolených mechanických parametrů. V praxi právě tato fáze často rozhoduje o tom, zda bude instalace převzata bez výhrad. V tomto článku se zabýváme tím, které faktory ovlivňují odpor při zatahování kabelů, jaké nástroje a přípravky jej pomáhají účinně omezit a na co dbát při sestavování vybavení pro tento druh prací.
Odkud se bere odpor při zatahování kabelů?
Odpor při zatahování kabelu do chráničky nebo kabelového kanálu je výsledkem několika vzájemně se překrývajících faktorů. Nejdůležitějším z nich je tření: kabel, který se po celé délce tře o vnitřní stěnu trubky, vytváří sílu, jež roste přímo úměrně jeho hmotnosti a délce trasy.
Druhým faktorem je geometrie trasy: každý oblouk nebo změna směru znamená další bod dotyku a vyšší přítlak kabelu na stěnu kanálu. V praxi může trasa s několika lomy zvýšit sílu potřebnou k zatažení kabelu několikanásobně oproti přímé trase stejné délky.
Významnou roli hraje i technický stav trubky nebo kanálu. Zúžení, deformované spojky trubek, zbytky písku nebo jiné nečistoty uvnitř chráničky – to vše způsobuje místní skoky odporu, které lze jen těžko předvídat a bez vhodného vybavení překonat. Mějte na paměti, že i krátký úsek poškozené trubky může znemožnit zatažení kabelu, který by do stejné, neporušené trasy prošel bez problémů.
Jak volit kluzné přípravky?

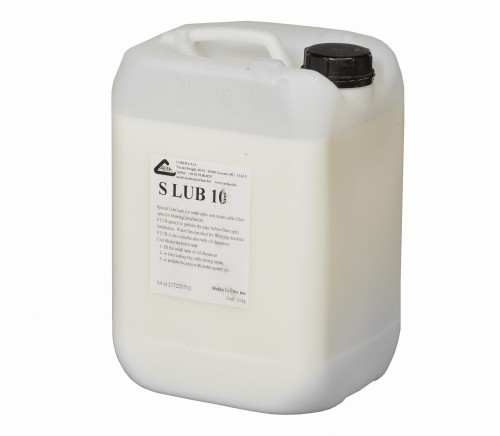

Jedním z nejúčinnějších a zároveň nejjednodušších způsobů, jak snížit odpor, je použití kluzného přípravku. Látka nanesená na kabel nebo na vnitřní povrch trubky vytvoří vrstvu, která výrazně sníží součinitel tření mezi kabelem a stěnou kanálu. U dobře zvolených přípravků dosahuje snížení tažné síly až 80 %, což v praxi umožňuje zvládnout mnohem delší trasy bez rizika přetížení kabelu nebo překročení maximálních tažných sil.
K dispozici jsou přípravky v různých formách a s různými vlastnostmi, přizpůsobené metodě instalace a druhu zatahovaného média. Kluzný přípravek pro optické kabely používaný při pneumatických metodách se nanáší na vnitřní povrch chráničky a kabel se poté zafukuje stlačeným vzduchem: přípravek snižuje odpor po celé délce trasy, nejen v místě zavedení. Gely s vyšší viskozitou se lépe osvědčují u mechanických metod, kdy se kabel zatahuje navijákem, protože přilnou k povrchu kabelu a nestékají, ani když trasa vede svisle nebo pod velkým úhlem.
Důležitým parametrem je teplota použití. Přípravky na vodní bázi mají omezený teplotní rozsah a neměly by se používat při teplotách pod nulou. Přípravky s přísadou glykolu si zachovávají kluzné vlastnosti i při teplotách hluboko pod nulou, což je podstatné při pracích na podzim nebo v zimě ve volném terénu. Stejně důležitá je bezpečnost: správně zvolený přípravek by měl být zcela netoxický, nehořlavý a biologicky odbouratelný, zejména pokud se pracuje v blízkosti vodních zdrojů nebo v chráněných územích.
Jak kluzný přípravek nanášet?
Účinnost kluzného přípravku nezávisí jen na jeho výběru, ale také na správné aplikaci. Při mechanické metodě se přípravek nanáší přímo na kabel, rovnoměrně po celém jeho povrchu – nejlépe těsně před zavedením do trubky, aby vrstva maziva nestihla zaschnout ani se znečistit. U dlouhých tras je vhodné nanášet přípravek průběžně, jak kabel postupuje vpřed, a ne jen na samém začátku zatahování.
U pneumatické metody je postup opačný: přípravek se nanáší na vnitřní stěnu trubky, nejlépe dávkovačem integrovaným do zafukovacího stroje. Kluzná vrstva je tak rovnoměrně rozprostřena po celé délce trasy, což zaručuje opakovatelné podmínky instalace bez ohledu na délku chráničky. Spotřeba přípravku závisí na průměru kabelu a trubky; orientačně se pohybuje od několika až po zhruba patnáct gramů na metr, u náročných tras s mnoha lomy však může být vyšší.
Zatahovací punčochy jako součást zatahovacího systému
Kluzný přípravek řeší tření po délce trasy, nenahradí však vhodné vybavení pro uchopení kabelu a přenos tažných sil. Tažné punčochy pro vodiče spojují konec kabelu s tažným lanem nebo přímo s hákem navijáku. Jejich úkolem je rozložit tažné síly rovnoměrně na co největší délku kabelu – tak, aby se napětí nesoustředilo do jednoho místa a nezpůsobilo poškození.
Výběr punčochy by se měl opírat především o dva parametry: rozsah průměrů, pro který je určena, a maximální dovolenou sílu při přetržení. Punčocha s příliš malým rozsahem průměru hrozí sklouznutím pod zatížením, což u těžších silových kabelů může znamenat náhlé uvolnění napnutého lana. Naopak předimenzovaná punčocha nezajistí správné sevření a tažnou sílu účinně nepřenese.
Volba mezi koncovou a průchozí punčochou závisí na způsobu vedení kabelu. Koncová punčocha se používá při čelním zatahování: kabel se táhne od jednoho konce trasy. Průchozí punčocha naopak umožňuje vést kabel přes spojku nebo kabelovou šachtu tak, že tažné lano prochází punčochou a kabel lze vést bez nutnosti provlékat konce. Toto řešení je užitečné zejména na dlouhých trasách s mnoha úseky.
Vázací prostředky a příslušenství pro manipulaci s kabelovými bubny
Stejně důležitým, i když často podceňovaným aspektem snižování odporu je správná organizace práce ještě před samotným zatahováním. Kabel se musí odvíjet kontrolovaně – nesprávné odvinutí z bubnu nebo příliš rychlé odvíjení může vyvolat torzní napětí, které ztěžuje zatahování a může trvale poškodit strukturu kabelu. Ocelové vázací lano používané při přepravě a ustavování těžkých kabelových bubnů by mělo mít dostatečnou bezpečnostní rezervu vůči skutečné hmotnosti bubnu – u silových kabelů tyto hodnoty nezřídka dosahují několika tun.
Buben by měl stát co nejblíže vstupu do chráničky a v ose trasy, aby kabel vstupoval do trubky co nejcentrálněji. Každá odchylka od osy znamená další tření na hraně trubky a místní nárůst napětí. U delších tras nebo kabelů velkého průměru se vyplatí použít kabelové válečky po celém úseku od bubnu ke vstupu do chráničky – minimalizují odpor v této fázi a umožňují kontrolovat polohu kabelu.
Kontrola tažných sil a bezpečnost práce
Ani nejlépe zvolené vybavení a kluzný přípravek nenahradí průběžnou kontrolu sil během zatahování. Moderní kabelové navijáky jsou vybaveny dynamometry nebo elektronickými systémy měření síly, které umožňují sledovat zatížení v reálném čase. Překročení maximální dovolené tažné síly, byť jednorázové, může způsobit poškození, které se projeví až po uvedení vedení pod napětí.
U silových kabelů výrobce vždy uvádí maximální tažnou sílu, která zohledňuje vlastnosti daného typu kabelu. Tuto hodnotu je třeba brát jako pevnou hranici, nikoli jako orientační údaj. V praxi se doporučuje udržovat tažné síly nejvýše na 70–80 % dovolené hodnoty. Vznikne tak bezpečnostní rezerva pro nepředvídaný nárůst odporu, který se může objevit v polovině trasy, např. u spoje trubek nebo u znečištění kanálu. Vhodně sestavená sada nástrojů, přípravků a příslušenství způsobí, že zatahování kabelů přestane být rizikovou operací a stane se předvídatelnou, opakovatelnou fází instalace prováděnou v plánovaném čase.
