Na první pohled mohou všechna energetická vedení vypadat podobně. Pro laika jsou to prostě vodiče natažené na sloupech někde mezi domy, poli a lesy. Když se však podíváme blíže, rychle si všimneme rozdílů – nejen ve vzhledu, ale i v účelu. Dnes se zaměříme na vedení vysokého napětí (VN), označovaná v mezinárodní terminologii jako vedení středního napětí (MV) – čím se vyznačují, jak je poznat a co zajímavého se skrývá za jejich konstrukcí.
Co vlastně znamená vysoké napětí (VN)?
Než se pustíme do rozpoznávání samotných vedení, je dobré vědět, co se tímto pojmem myslí. V polské praxi, z níž článek vychází, se za „střední napětí“ (odpovídající českému VN) považuje rozsah od 1 kV do 110 kV; v jiných zemích se hranice mohou mírně lišit. Tato vedení ještě nedodávají energii přímo do našich domovů – to je úkolem vedení nízkého napětí –, jsou však klíčovým článkem celé soustavy přenosu energie. Představují mezistupeň mezi mohutnými vedeními velmi vysokého napětí a zásuvkami v našich domácnostech.
Výška stožárů a jejich konstrukce
Jedním z prvních prvků, kterých si stojí za to všimnout, je výška a konstrukce stožárů. Vedení VN se nejčastěji vedou na stožárech vysokých 10 až 18 metrů. Jsou to vyšší konstrukce než sloupy známé z ulic obytných čtvrtí, kde jsou vodiče zavěšeny nízko a často se připojují přímo k budovám. Stožáry VN mají robustnější konstrukci – betonovou, ocelovou nebo dřevěnou – a často mají charakteristický tvar písmene „H“ nebo „T“ s příčnými konzolami, na nichž jsou upevněny izolátory.
Izolátory a jejich uspořádání
Izolátory jsou klíčovým prvkem každého vedení. U vedení VN jsou větší než u vedení nízkého napětí a jejich uspořádání je složitější. Obvykle se nacházejí na koncích vodorovných konzol stožáru a udržují vodiče v potřebné vzdálenosti od sebe navzájem i od samotného stožáru. Všimněte si tvaru izolátorů – často mají podobu keramických nebo kompozitních „talířků“ řazených za sebou. Tento detail nejen prozrazuje vyšší napětí, ale ukazuje i to, jak složitá dokáže být konstrukce, která slouží bezpečnosti.
Vodiče a jejich rozmístění

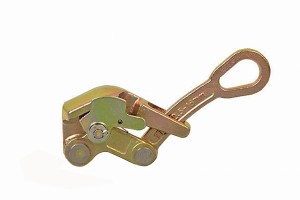

Na vedeních VN se nejčastěji nacházejí tři vodiče rozmístěné na izolátorech v pravidelných vzdálenostech. Mohou být holé – tedy bez další izolace – nebo izolované, opatřené speciálním ochranným pláštěm. Jejich rozmístění je zpravidla symetrické, což přispívá ke stabilitě celé konstrukce a snižuje ztráty energie. Zajímavostí je, že při montáži těchto vodičů se používají specializované nástroje, jako jsou žabky na vodiče – samosvorné tažné svěrky, které umožňují bezpečně držet vodič při jeho napínání a montáži.
Použití žabek na lana a ráčnového pákového kladkostroje
Montáž vedení VN je proces, který vyžaduje přesnost a vhodné vybavení. V této souvislosti nelze nezmínit nástroje, jako jsou žabky na lana a ráčnový pákový kladkostroj. Žabky, známé také jako lanové svěrky, slouží k dočasnému uchycení vodičů při práci ve výškách. Jsou nesmírně důležité pro bezpečnost montérů a pro udržení vodičů ve správném tahu. Kladkostroj se naopak používá k napínání vodičů – umožňuje přesně seřídit vedení, což má obrovský význam z technického i bezpečnostního hlediska. Díky němu vodiče neprověšují příliš nízko ani nejsou napnuté příliš silně, což by mohlo vést k jejich poškození.
Umístění a okolí vedení
Vedení VN lze potkat ve venkovských i příměstských oblastech, a dokonce i ve městech. Nejčastěji se však táhnou přes pole, lesy a neobdělávané plochy – jejich úkolem je totiž přenášet energii na větší vzdálenosti do transformačních stanic. Hustě zastavěnými oblastmi se vedou jen zřídka, i když je občas uvidíte na okrajích sídlišť nebo v blízkosti průmyslových areálů. Díky jejich dosahu lze napájet celé obce nebo průmyslové zóny.
Proč je dobré vědět, co nás obklopuje?
I když jsou pro mnohé z nás energetická vedení jen součástí krajiny, vyplatí se vědět, co přesně se nachází nad našimi hlavami. Rozpoznání vedení VN může být užitečné nejen ze zvědavosti, ale i z praktických důvodů – při plánování pozemku, stavebních pracích, nebo dokonce při obyčejné procházce v přírodě. Povědomí o tom, jak vypadá energetická infrastruktura, je také krokem k bezpečnějšímu a odpovědnějšímu využívání veřejného prostoru.
Shrnutí
Rozpoznání vedení VN nevyžaduje odborné znalosti, ale pozorný pohled. Výška stožárů, uspořádání izolátorů, charakteristické rozmístění vodičů nebo výstražné tabulky – to vše pomáhá odlišit je od jiných druhů vedení. A díky nástrojům, jako jsou žabky na vodiče, žabky na lana nebo ráčnový pákový kladkostroj, lze tato mimořádně důležitá zařízení stavět bezpečně a přesně. Tyto znalosti nejen uspokojí zvědavost, ale zvyšují i naše technické povědomí a bezpečnost v každodenním životě.
