Trasy kabelových vedení se plánují tak, aby na nich bylo co nejméně prvků infrastruktury, jiných sítí apod. Není však reálné, aby kabelové vedení vedlo přímo, aniž by muselo obcházet jakékoli překážky. Z praktických a bezpečnostních důvodů se proto používají konstrukce, jako jsou kabelové tunely, kanály, šachty nebo kabelové mosty.
Kabelové tunely a kabelové prostory
Kabelový tunel je zvláštní prostor, ve kterém se ukládají kabely a vodiče. Měl by být nejméně 80 cm široký (v místech komunikačních průchodů) a 200 cm vysoký. Je nutné zajistit bezpečné prostředí, které kabely ochrání před poškozením. Kabelové tunely a prostory musí být především postaveny z nehořlavých materiálů. Jejich stavbu je také třeba naplánovat tak, aby se co nejvíce zabránilo pronikání vody a nečistot. K dodržení bezpečnostních zásad je tedy nutné nejen vybavení pro pokládku, jako je odvíječ kabelových bubnů, ale i správný návrh tunelů a dalších prvků kabelových vedení.
V tunelech je také nutné zajistit řadu ochranných opatření proti různým vlivům, které mohou kabely poškodit. Používá se především odvodnění, protože vlhkost nevyhnutelně vede ke korozi. Kromě toho je nutné zajistit přirozený nebo nucený přívod vzduchu s možností jeho uzavření v případě potřeby. Požadavky na šířku komunikačního průchodu nejsou náhodné – musí umožnit evakuaci osob. Je-li tunel delší než 20 metrů, mělo by být zajištěno elektrické osvětlení.
Velmi důležitá je požární ochrana. Má-li tunel délku přes 100 metrů, je nutné jej rozdělit na požární úseky o délce nejvýše 100 metrů (doporučuje se 50 metrů). Úseky by měly být odděleny požárními přepážkami s požární odolností nejméně 30 minut.
Kabelové kanály
Kabelový kanál slouží k montáži vodičů nad zemí nebo v zemi. Lze jej vést v podlaze nebo nad ní. Používají se různé druhy kanálů: otevřené nebo uzavřené. Jejich rozměry jsou tak malé, že do nich samozřejmě nelze vstoupit. Je však možný přístup k instalačním trubkám, vodičům a kabelům po celé délce kanálu, což se hodí při údržbě a případných opravách. K montáži jsou nezbytné válečky pro kabelové žlaby, je však třeba splnit i řadu dalších požadavků. Stejně jako tunely by kanály měly být především z nehořlavých materiálů. Důležité je, aby desky, z nichž se skládají, byly snímatelné po celé délce kanálu; přípustné jsou však i úseky kanálů bez přístupu shora (ne však delší než 200 cm). Kvůli riziku koroze je i zde nutné odvodnění. Pokud jde o požární ochranu, je přípustné více řešení. Zaprvé může být celý kanál zasypán pískem. Alternativou je rozdělení na požární úseky pomocí požárních přepážek. Je však třeba počítat s tím, že přepážky nesmějí bránit odvodnění. Kanály se využívají na velmi různých místech, a riziko vniknutí vlhkosti proto není všude stejné. Pokud se kanál nachází v budově nebo nad hladinou podzemní vody, je přípustné zemní dno. To však musí být vhodně upraveno: 10centimetrovou vrstvou zhutněného štěrku a písku.
Kabelové šachty
Další konstrukcí používanou při budování kabelových vedení jsou kabelové šachty. Jde o oddělené svislé prostupy, které spojují nejméně dvě podlaží budovy. Kabely se v nich upevňují na kabelové žebříky nebo do kabelových kanálů. I kabelové šachty by měly být budovány z nehořlavých materiálů. Navíc se dělí na požární úseky pomocí přepážek s požární odolností 90 minut. Je nutné zajistit přístup do každého požárního úseku, aby bylo možné provádět provozní práce.
Kabelové mosty
Kabelové mosty se označují také jako kabelové lávky nebo estakády. Jde o nadzemní konstrukce pro pokládku kabelů. Jejich součástí bývají obvykle police, kabelové žebříky nebo žlaby. Používají se otevřené, kryté nebo uzavřené kabelové mosty. Z bezpečnostních důvodů je nutné uzemnit kovovou konstrukci. Kabelové mosty chrání kabely před přímým slunečním zářením. Musí být postaveny tak, aby bylo možné kabely čistit od prachu a jiných nečistot. Při jejich návrhu se zohledňuje také budoucí rozšiřování instalace. Mechanická pevnost i prostor musí odpovídat tomu, aby bylo možné v budoucnu přidat další kabely.
Ochranné kryty

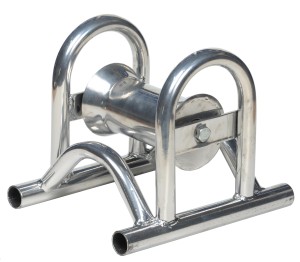

Při pokládce vedení chrání kabely před mechanickým poškozením různé druhy válečků, například rohový kabelový váleček. Ochrana je však nezbytná i během provozu vedení. Používají se proto kryty a chráničky odolné vůči vnějším vlivům. Představují i další ochranu proti vlhkosti, protože musí být namontovány tak, aby se v nich nehromadila voda ani bahno. Po uložení kabelů se chráničky utěsní nehořlavým materiálem.
Vedení kabelové trasy vyžaduje promyšlený návrh: nezbytnými se ukazují prvky jako kabelové kanály, kabelové mosty nebo šachty. U každého z nich je klíčové zajistit požární ochranu.
