Volba správného vybavení pro pokládku kabelů a optických kabelů patří k těm součástem přípravy zakázky, které rozhodují o tempu práce, bezpečnosti čety a kvalitě výsledného provedení. Trh dnes nabízí širokou škálu zařízení – od jednoduchého pomocného příslušenství až po pokročilé stroje pro instalace v kabelovodech. Potíž je v tom, že ne každé zařízení se hodí pro každý úkol. Pochopit rozdíly mezi dostupnou technikou a přizpůsobit ji konkrétní zakázce je základem hladce provedené instalace.
Na čem závisí volba vybavení pro kabelovou instalaci?
Před výběrem jakéhokoli zařízení se vyplatí odpovědět si na několik základních otázek. Jaký druh média se instaluje – silový kabel, sdělovací kabel, nebo optický kabel? Jak dlouhá je trasa? Probíhá instalace v kabelovodu, v zemi, ve vzduchu, nebo v budově?
Každý z těchto faktorů ovlivňuje, které zařízení bude optimální. Pokládka silového kabelu ve volném terénu vyžaduje jiný přístup než zafukování optického kabelu do mikrotrubičky na úseku několika set metrů.
Zohlednit je třeba i logistické podmínky – přístupnost terénu, velikost čety a dobu realizace. Vybavení, které urychlí práci na přímé trase, se může ukázat jako nepoužitelné ve stísněné šachtě nebo na prudkém svahu.
Co je řetězový naviják a kdy se používá?
Řetězový naviják je zařízení pro zatahování kabelů v obtížných podmínkách – zejména tam, kde je nutné překonat velké tažné odpory nebo pracovat na dlouhých úsecích bez možnosti průběžně ručně přesouvat buben.
Mechanismus založený na řetězu zajišťuje vysokou tažnou sílu při poměrně malé fyzické námaze obsluhy. To je klíčové při instalacích v kabelovodech, kde kabel překonává desítky až stovky metrů trasy s oblouky, zúženími průřezu trubek a mnoha mezilehlými šachtami.
Řetězový naviják se osvědčuje zejména u kabelů velkých průřezů a těžkých vícežilových svazků, kde jsou třecí síly tak velké, že ruční vedení kabelu je nemožné nebo nebezpečné. Při výběru zařízení se vyplatí sledovat maximální tažnou sílu, délku řetězu a možnost regulace pracovní rychlosti.
Jak zvolit naviják pro konkrétní úkol?
Klíčovým parametrem je tažná síla vyjádřená v kilonewtonech. Příliš slabý naviják si s těžkým kabelem na dlouhé trase neporadí, příliš silný může při náhlém zablokování kabel poškodit.
Výrobci obvykle uvádějí maximální dovolenou tažnou sílu pro konkrétní typy kabelů. Tyto údaje je vhodné porovnat se skutečnými podmínkami trasy – její délkou, počtem oblouků a typem trubek kabelovodu.
Důležitá je i konstrukce zařízení. Modely určené pro práci v terénu musí odolávat nečistotám, vlhkosti a nízkým teplotám. Při pracích v různých ročních obdobích se odolnost vůči povětrnostním vlivům přímo promítá do spolehlivosti techniky.
K čemu slouží odvíječ kabelových bubnů a kdy je nezbytný?
Odvíječ kabelových bubnů je zařízení, které umožňuje kontrolované odvíjení kabelu z bubnu během pokládky. Bez odvíječe se kabel odvíjený přímo z bubnu postaveného na zemi kroutí, tvoří smyčky a napětí, která mohou trvale poškodit jeho strukturu.
Odvíječ drží buben v poloze, která umožňuje jeho volné otáčení, čímž eliminuje torzní napětí a zajišťuje rovnoměrný posuv kabelu. Jde o základní vybavení každé čety, která pokládá kabely v kabelovodech, v zemi nebo na nosných konstrukcích.
Odvíječe se liší nosností a roztečí opěrných kol. Pro bubny o hmotnosti několika set kilogramů stačí lehký přenosný odvíječ. Pro těžké bubny se silovými kabely vysokého napětí jsou již potřeba zařízení s hydraulickým zvedáním.
Jak vybrat vhodný odvíječ pro kabelový buben?
Základním parametrem je nosnost – maximální hmotnost bubnu, kterou odvíječ dokáže bezpečně unést. Překročení této hodnoty hrozí poškozením zařízení nebo nekontrolovaným pádem bubnu, což představuje vážné nebezpečí pro pracovníky.
Důležitá je také rozteč opěrných os. Kabelové bubny mají různé průměry čel i šířky – odvíječ musí odpovídat konkrétním rozměrům, nebo umožňovat jejich nastavení.
Při práci v náročném terénu se hodí odvíječe na kolech nebo na ližinách, které lze snadno přemisťovat podél trasy bez těžké techniky. Modely s nožně ovládanou brzdou usnadňují přesné dávkování kabelu při jeho zavádění do trubky.

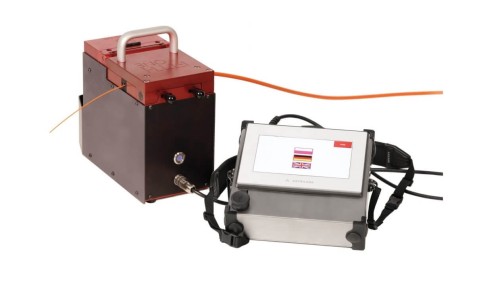

Co je zafukovací stroj pro optické kabely a kdy jej použít?
Technologie zafukování optických kabelů do mikrotrubiček je standardem moderních telekomunikačních a sdělovacích instalací. Zafukovací stroj pro optické kabely zavádí kabel nebo svazek do předem položeného systému mikrotrubiček pomocí stlačeného vzduchu, podporovaného mechanickým podavačem.
Díky tomu lze instalovat úseky dlouhé několik set metrů bez přerušení a bez nutnosti dalších mezilehlých šachet. Při dobře připraveném systému mikrotrubiček jsou možné instalace i na úsecích delších než kilometr.
Zafukovací stroj se uplatní především při výstavbě sítí FTTH, páteřních sítí a propojení mezi objekty. Jeho použití vyžaduje předchozí přípravu trasy – čisté, těsné mikrotrubičky bez vody a nečistot.
Které parametry zafukovacího stroje jsou rozhodující?
Nejdůležitější je rozsah průměrů kabelů a mikrotrubiček, s nimiž je zařízení kompatibilní. Zafukovací stroje bývají určeny pro konkrétní rozměry mikrotrubiček – od 7/5,5 mm do 16/12 mm a větší. Použití zařízení mimo doporučený rozsah průměrů vede k netěsnostem nebo k poškození kabelu.
Výkon kompresoru, který zafukovací stroj napájí, přímo ovlivňuje dosažitelnou délku zafouknutí a rychlost instalace. Nedostatečný průtok vzduchu omezuje délku úseku, který lze zvládnout.
Důležitá je také kontrola posuvné síly. Příliš velká síla může poškodit citlivá optická vlákna, zejména u jednovláknových kabelů nebo svazků malého průměru.
Jak zorganizovat práci se třemi druhy techniky na jedné stavbě?
Na velkých infrastrukturních stavbách se často používá souběžně několik druhů zařízení – pro různé fáze a úseky trasy. Naviják zvládá těžké silové kabely, odvíječ doprovází každý buben na trase a zafukovací stroj pracuje na úsecích optických mikrotrubiček. Klíčem k hladké organizaci je rozdělení čety a techniky podle druhu prací. Míchání úkolů – například pokus použít naviják u optických kabelů – končí poškozením média a prostojem.
Vyplatí se také dbát na kompatibilitu techniky s materiály používanými na stavbě. Vodicí příslušenství, hlavy a adaptéry musí odpovídat konkrétním typům kabelů a trubek. Nekompatibilní spojení jsou nejčastějším zdrojem problémů během realizace.
Kdy se vyplatí investovat do vlastní techniky a kdy si ji pronajmout?
Firmy, které realizují kabelové instalace pravidelně a ve větším rozsahu, se rychle přesvědčí, že vlastní technika se vrátí po několika zakázkách. Náklady na pronájem specializovaných zařízení mohou tvořit podstatnou část rozpočtu jednotlivé zakázky.
Na druhou stranu u občasných zakázek nebo při vstupu do nového typu instalací – například u první zakázky se zafukováním optických kabelů – není nákup drahé techniky vždy ekonomicky opodstatněný.
Pokud se rozhodnete pro nákup, vyplatí se zvolit zařízení od osvědčených výrobců s dostupným servisem a náhradními díly ve Vaší zemi. Porucha techniky uprostřed zakázky je náklad, který lze do rozpočtu jen těžko započítat.
Na co se zaměřit při nákupu vybavení pro kabelové instalace?
Kvalita provedení, dostupnost servisu a soulad s bezpečnostními normami jsou tři pilíře dobré volby. Levné náhrady z nejistých zdrojů mohou chvíli fungovat správně, ale v náročném terénu nebo při intenzivním provozu selhávají.
Vyplatí se také ověřit, zda výrobce nabízí školení nebo technickou dokumentaci v češtině. U techniky, kterou obsluhují střídající se čety, není srozumitelný návod k obsluze volitelnou výbavou, ale nutností.
Renomovaný obchod specializovaný na vybavení pro elektroenergetiku a kabelové instalace by měl nabízet nejen samotný výrobek, ale také poradenství při výběru zařízení pro konkrétní použití. To je rozdíl mezi pouhým nákupem a skutečnou technickou podporou, která se promítá do kvality realizace i bezpečnosti práce v terénu.
