Při pokládce kabelů je mnohdy nutné kabely také spojovat. Aby to bylo bezpečné a nevznikaly netěsnosti, je však třeba použít vhodné vybavení a mít dostatečné dovednosti. Dnes se blíže podíváme na správné spojování kabelů a na vybavení, které je k tomu potřeba.
Spojování kabelů pomocí kabelových spojek
Kabely se spojují pomocí kabelových spojek. Potřebné je však i další vybavení, například hydraulické nůžky. Při výběru koncovek a spojek je nutné zohlednit nejméně několik faktorů. Je třeba je volit podle typu kabelu, jmenovitého napětí, průřezu a počtu žil i podle podmínek v okolí kabelového vedení. Nutné jsou také přesné výpočty, protože spojovací prvky musí odpovídat zkratovým podmínkám a požadované trvalé proudové zatížitelnosti. Zvláštní bezpečnostní opatření platí u kabelů se jmenovitým napětím nad 1 kV – zde se při spojování plášťů vkládají kovové vložky. Je to zdánlivě jednoduchý prvek, zajišťuje však vyšší těsnost a zaručuje elektrickou spojitost.
Kabelové spojky nelze instalovat v jakémkoli prostředí. Neměly by se umisťovat do prostor se zvýšeným nebezpečím výbuchu. Vyloučena jsou tedy místa, jako jsou uzavřené prostory, kabelové tunely, kanály nebo šachty. Stávají se případy, kdy toto doporučení nelze dodržet. Spojku pak lze provést, nesmí však mít litinové pouzdro. Zvláštní technika se používá i při spojování svazků jednožilových kabelů, protože spojky na jednotlivých kabelech by měly být vzájemně posunuty.
Spojení jednotlivých částí kabelu
Stejně jako lisovací kleště na kabely nebo jiné vybavení pro pokládku kabelových vedení musí i kabelové spojky splňovat konkrétní technické požadavky. Kovové části spojek by především měly být těsně připájeny ke kovovým pláštím kabelů. Z bezpečnostních důvodů je také nutné zajistit izolaci každé spojované žíly. Společná izolace je přípustná jen v přesně stanovených případech: pokud jmenovité napětí nepřesahuje 1 kV a spojka je vyplněna hmotou s těsnicími a izolačními vlastnostmi.
Je nutné zohlednit zkratovou odolnost: celková zkratová odolnost kovových spojů plášťů kabelů, zpětných vodičů a pancířů s uzemněním nesmí být nižší než zkratová odolnost spojovaných plášťů, pancířů a zpětných vodičů. Povinné je také provést spolehlivá spojení: kovové pláště, zpětné vodiče a pancíře musí být kovově propojeny nejen navzájem, ale i se spojkami, koncovkami a uzemněním. Správně navržené spoje a dobře použité hydraulické lisovací kleště umožňují omezit na minimum průtok proudu, který se v nich indukuje.
Jak zajistit potřebnou ochranu před úrazem elektrickým proudem?
K zachování bezpečnosti je nezbytné nejen správné spojení kabelů, ale i zajištění ochrany před úrazem elektrickým proudem. Je tedy nutné provést správné uzemnění. Uzemnit je třeba pouzdra a základny koncovek. Někdy se používají zakončení kabelů bez koncovek nebo jsou koncovky z izolačního materiálu. V takovém případě je třeba připojit k uzemnění kovové pláště, zpětné vodiče a pancíře kabelů.
Každý projekt vyžaduje individuální posouzení bezpečnosti, a proto se k ochraně před úrazem elektrickým proudem někdy používají i jiná řešení. Je přípustné nepřipojit jeden konec kabelu k uzemnění. Toto řešení se volí zejména proto, aby se při poruše zabránilo zavlečení elektrického potenciálu mimo areál stanice. V některých případech lze také přerušit elektrickou spojitost. Je však nutné zajistit zvláštní ochranná opatření, která zabrání úrazu proudem.

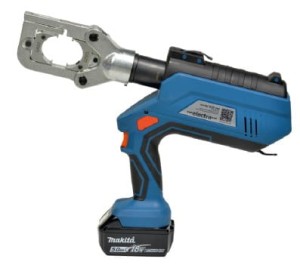

Zásady bezpečného přestřihování kabelů
Práce na elektroenergetických vedeních vyžadují dodržování bezpečnostních zásad na každém kroku, a to zejména při úkonech, jako je stříhání. Nikdy není jistota, že kabel připravený k přestřižení byl řádně uzemněn a vypnut v rozvodně. Proto se práce při stříhání kabelů předem považují za práce pod napětím. Je tedy nutné používat ochranné prostředky, jako jsou elektroizolační rukavice a obuv, ochranné brýle a izolační podložky a koberce.
U kabelových vedení, která již byla uvedena do provozu, je vždy nutné počítat s tím, že pancíř a plášť mohou být pod napětím. Odkrytého kabelu se nikdy nedotýkejte, nepřenášejte jej ani s ním nepohybujte. Zejména u kabelů vysokého napětí se stává, že kabel zůstává pod napětím i po vypnutí. K práci lze bezpečně přistoupit až po změření, že kabel není pod napětím.
Při každé práci s elektrickým proudem je třeba dbát opatrnosti, aby nedošlo k úrazu. U kabelových vedení je však riziko ještě vyšší, a proto je nutné dodržovat pokyny – v každé fázi prací i údržby.
