Säker kabelförläggning i byggnader är en grundläggande del av bygget och har avgörande betydelse för hela elsystemets funktion och säkerhet. Korrekt förlagda kablar påverkar inte bara effektiviteten, utan minimerar också risken för olyckor och bränder. Nedan går vi igenom de säkerhetsregler som måste följas vid kabelförläggning i byggnader.
Hur kan kablar förläggas i byggnader?
Vid kabelförläggning i byggnader finns en rad detaljerade rekommendationer och krav som är avgörande för elinstallationens säkerhet och livslängd. Dessutom krävs rätt verktyg, till exempel kabelsaxar. Vid genomföringar i väggar, bjälklag och andra avskiljande byggnadsdelar är skydd av svårantändligt material ett måste. Kablarna kan förläggas direkt på väggar och under tak på lämpliga bärande konstruktioner, men också i kabelkanaler i väggar, bjälklag eller under golv, så att de kan demonteras. Att mura in kablar permanent är strängt förbjudet. Dessutom måste brandsäkra kablar förläggas enligt föreskrifterna, och deras dragning genom brandklassade väggar kräver särskilda skydd. Innan kablarna förs in i byggnaden ska de skyddas mot mekaniska skador, och genomföringar i väggar och bjälklag måste tätas noggrant med svårantändligt material som uppfyller brandmotståndskraven för respektive byggnadsdel. Alla dessa regler syftar inte bara till att säkerställa funktionen, utan framför allt till att hela elsystemet blir säkert.
Vilka avstånd måste hållas?
Vid kabelförläggning i byggnader spelar rätt avstånd mellan kablarna en nyckelroll för installationens säkerhet och effektivitet. De tillåtna avstånden mellan kablarna ska följas strikt och beror också på hur kablarna fästs eller hängs upp. Korsningar med andra isolerade ledningar kräver särskild uppmärksamhet. Enligt normen ska avståndet mellan korsande kablar med märkspänning upp till 1 kV vara minst 5 cm, och för kablar med märkspänning 1 kV < UN ≤ 30 kV minst 15 cm. Kablar med märkspänning över 30 kV ska avskiljas från andra kablar med en skiljevägg.

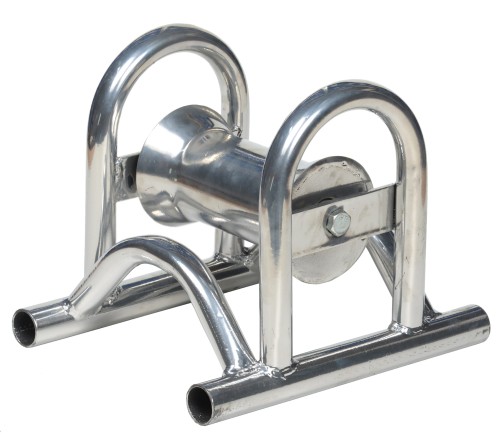

Dessutom anges minsta tillåtna avstånd mellan kraft- och signalkablar och rörledningar. Rörledningar som inte kräver regelbundet underhåll ska till exempel ligga 20 cm bort, medan rörledningar som kräver underhåll ska ligga 100 cm bort. Om dessa avstånd av goda skäl inte kan hållas, ska kablarna skyddas mot mekaniska skador med skydd som omsluter korsningen eller närmandet i hela dess längd, plus minst 50 cm på varje sida. För rörledningar med brandfarliga vätskor rekommenderas ett avstånd på minst 100 cm. Därför behövs inte bara utrustning som kabelrullar för utrullning av kabel, utan också noggranna mätningar.
I kabelschakt är korrekt förläggning avgörande för hela systemets integritet och livslängd. Enligt riktlinjerna ska kablarna förläggas på bärande konstruktioner eller direkt på väggen. Både kablar på konstruktioner och kablar som fästs direkt på väggen ska säkras ordentligt med kabelklammer. En viktig princip är enkelinfästning, vilket innebär att varje kabel ska fästas för sig. För kablar som bildar knippen är det dock tillåtet att fästa dem i en gemensam kabelklammer – med undantag för brandsäkra kablar, som omfattas av andra riktlinjer. Att kabelknippen får fästas i en gemensam klammer underlättar inte bara installationen, utan ger också viss flexibilitet i vissa konfigurationer. Det är ändå viktigt att understryka att regeln inte gäller brandsäkra kablar, för vilka det krävs särskilda infästningsmetoder enligt normerna.
Alla kabelinfästningar, oavsett typ, ska vara väl genomtänkta så att de ger mekanisk hållfasthet och förhindrar att kablarna deformeras. Rätt skydd av kablarna i kabelschakt är avgörande inte bara för att systemet ska fungera effektivt, utan också för installationens långsiktiga strukturella integritet. Vid förläggning av kabelförbindelser används utrustning som linsaxar och vinschar, men viktigast är förstås ett detaljerat projekt som följer normerna.
