I varje steg av kabelförläggningen gäller arbetsmiljöregler som inte bara förhindrar skador på kablarna, utan också risker för arbetstagarnas hälsa och liv. Av säkerhetsskäl transporteras kablar på trummor, och vid förläggningen behövs utrustning som en kabelrulle. Men hur ska du hantera trummorna för att arbeta säkert och inte skada kablarna? I den här artikeln tittar vi på lagring, transport och avrullning av kabeltrummor.
Säker transport av kabeltrummor
Kraftkablar för förläggning transporteras upprullade på trummor, som kan väga upp till 8 ton. På grund av trummornas form måste de säkras så att de inte rullar iväg av sig själva under transporten. Här fungerar kilar bra, och det rekommenderas också att trummorna transporteras med axeln vågrät.
Trummor med en diameter på upp till 1,2 meter kan vändas med vändbord och sedan transporteras liggande på pallar. Större trummor måste placeras på ställ som är anpassade till deras storlek. Helst ska stället vara 5 % av trummans diameter högt, plus 2 centimeter marginal.
På grund av den stora vikten lyfts trummorna främst med gaffeltruckar, men även till exempel hydrauliska lastbilskranar kan användas. Kom ihåg att båda sidoflänsarna ska vila mot gafflarna.
Trummor får absolut inte släppas ner, men det är tillåtet att rulla dem korta sträckor. Det får bara göras på fast, plant underlag och i den riktning som är markerad på trumman. Att rulla i lindningsriktningen förhindrar att kabeln lossnar.
Kort- och långtidslagring av kablar

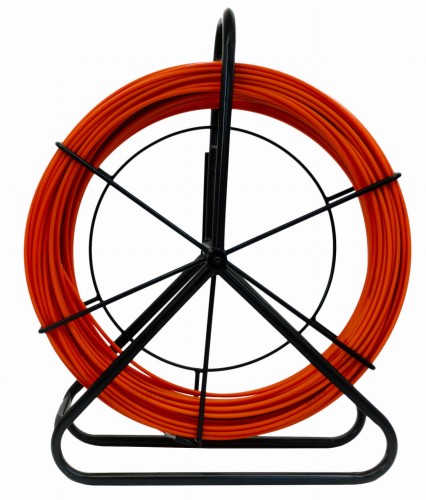

Det är avgörande att skydda kablarna mot skador, och därför används dragfjädrar av glasfiber vid förläggningen – men kabeltrummorna måste också förvaras rätt. Grunden är att täta kabeländarna – här används krymphuvar som hindrar fukt från att tränga in. Kabeländarna ska fästas ordentligt vid trumman, till exempel med särskilda band.
Trummorna förvaras helst med axeln vågrät. Särskild försiktighet krävs vid låga temperaturer, eftersom även en liten spänning eller ett litet slag kan orsaka skador. Kontrollera alltid trummans tekniska skick, och om det uppstår glapp, till exempel på grund av solstrålning, måste monteringsskruvarna dras åt. Det är också riskabelt att till exempel slå i spikar eller klamrar i trummans fläns, så var särskilt noga med att inte skada kablarna. Hur kablarna ska hanteras beror också på deras färg – kablarna är oftast svarta, men det finns även kablar i andra färger. Om de saknar UV-skyddande mantel ska de täckas med svart polyetenfolie eller till och med med ett skydd som är särskilt avsett för ändamålet.
Långtidslagring är särskilt problematisk och bör därför om möjligt undvikas. Lagringen bör inte heller pågå längre än 12 månader. Minst var 3:e månad måste trummornas och kablarnas tekniska skick inspekteras noggrant. Kabeltrummorna måste också förvaras under rätt förhållanden: på fast, plant underlag (helst betong, hårt packat grus eller träbalkar). Trumman ska inte ligga ner, utan stå på sidoflänsarna. Felaktig lagring kan skada trummans konstruktion och till och med förstöra kabeln, så att den inte längre kan användas. Vid värmebölja ska du tänka på att trä krymper, och därför kan monteringsskruvarna behöva dras åt. Kablarna måste också skyddas mot fukt – vid minsta skada måste krymphuvarna bytas.
Avrullning av kabel från trummor
Vid avrullning av trummor är utrustning som en hydraulisk trumbock, ett avrullningsställ eller en uppkörningsramp användbar. Vid avrullningen bör temperaturen inte vara lägre än -5 °C. Om arbetet måste utföras under sådana förhållanden ska kabeltrummorna förvaras i minst 24 timmar i ett utrymme med en temperatur över 10 °C. Före avrullningen är det bäst att inte bara ta bort skyddstejpen eller klammern, utan också dra åt monteringsskruvarna. Axeln på avrullningsutrustningen ska ha en diameter som är minst 5 mm mindre än diametern på trummans axelhål. Du måste också hålla koll på trummans tekniska skick, eftersom spikar ibland lossnar under transport eller lagring och kan skada kablarna. Avrullningsstället måste också ha mekanismer som förhindrar att kabeln rullar av sig själv – kabeln ska bara rullas av när den dras. Avrullningskraften måste också anpassas till kabelns ledarmaterial: för kopparkablar ska den vara 5 daN/mm² tvärsnitt och för aluminiumkablar 3 daN/mm².
Rätt transport och lagring är inte bara en säkerhetsfråga, utan också en ekonomisk fråga, eftersom misstag kan skada kablarna och göra dem oanvändbara vid förläggningen.
