Vid kabelförläggning är det ofta också nödvändigt att skarva kablarna. För att göra det säkert och undvika otätheter krävs rätt utrustning och tillräcklig kompetens. I dag tittar vi närmare på hur kablar skarvas korrekt och vilken utrustning som behövs.
Skarvning av kablar med kabelskarvar
Kablar skarvas med kabelskarvar. Det behövs dock även annan utrustning, till exempel hydrauliska kabelsaxar. Vid valet av kabelavslut och skarvar måste flera faktorer beaktas. De ska väljas efter kabeltyp, märkspänning, tvärsnitt och antal ledare samt förhållandena runt kabelförbindelsen. Det krävs också noggranna beräkningar, eftersom skarvkomponenterna måste vara anpassade till kortslutningsförhållandena och den erforderliga kontinuerliga belastbarheten. Särskilda säkerhetsåtgärder gäller för kablar med märkspänning över 1 kV – här läggs metallinlägg in när mantlarna skarvas. Det är en till synes enkel detalj, men den ger bättre täthet och garanterar kontinuiteten.
Kabelskarvar kan inte installeras i alla miljöer. De bör inte placeras i utrymmen med förhöjd explosionsrisk. Därmed är platser som slutna utrymmen, tunnlar, kabelkanaler och kabelschakt uteslutna. Ibland går det inte att följa den rekommendationen. Då kan skarven utföras, men skarvhöljet får inte vara av gjutjärn. En särskild teknik används också vid skarvning av knippen av enledarkablar, eftersom skarvarna på de enskilda kablarna ska förskjutas i förhållande till varandra.
Förbindelser mellan kabelns delar
Precis som ett pressverktyg för kablar och annan utrustning för kabelförläggning måste kabelskarvar uppfylla konkreta tekniska krav. Framför allt ska skarvarnas metalldelar lödas tätt mot kablarnas mantlar, som också är av metall. Av säkerhetsskäl måste varje skarvad ledare också isoleras. Gemensam isolering är tillåten endast i strikt angivna fall: om märkspänningen inte överstiger 1 kV och skarven är fylld med ett material med tätande och isolerande egenskaper.
Kortslutningshållfastheten måste beaktas: den sammanlagda kortslutningshållfastheten för metallförbindelserna mellan kabelmantlar, återledare och armering med jordning får inte vara lägre än kortslutningshållfastheten hos de skarvade mantlarna, armeringarna och återledarna. Det är också obligatoriskt att utföra stabila förbindelser: metallmantlar, återledare och armering måste vara metalliskt förbundna, inte bara med varandra utan också med skarvar, kabelavslut och jord. Rätt projekterade skarvar och ett väl använt hydrauliskt pressverktyg gör det möjligt att minimera de inducerade strömmarna i dem.
Hur säkerställer du nödvändigt skydd mot elchock?
För säkerheten krävs inte bara korrekt skarvade kablar, utan också skydd mot elchock. Därför måste en korrekt jordning utföras. Kabelavslutens höljen och fundament ska jordas. Ibland används kabelavslut utan avslutningshuvud, eller avslut av isolerande material. I sådana fall ska kablarnas metallmantlar, återledare och armering anslutas till jord.
Varje projekt kräver en individuell säkerhetsbedömning, och därför används ibland andra lösningar för skydd mot elchock. Det är tillåtet att avstå från att jorda den ena kabeländen. Den lösningen väljs särskilt för att förhindra att elektrisk potential förs ut utanför stationsområdet vid ett fel. I vissa fall kan även den elektriska kontinuiteten brytas. Då krävs dock särskilda skyddsåtgärder mot elchock.

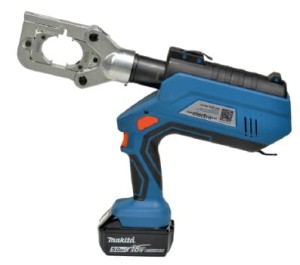

Regler för säker kapning av kablar
Arbete på elkraftledningar kräver att säkerhetsreglerna följs i varje steg, och särskilt vid arbeten som kapning. Det finns ingen säkerhet för att kabeln som ska kapas verkligen har jordats och frånkopplats i ställverket. Därför behandlas kapning av kablar alltid som arbete under spänning. Det kräver skyddsutrustning som elisolerande handskar och skor, skyddsglasögon samt isolerande plattformar och mattor.
För kabelförbindelser som redan har tagits i drift måste du alltid räkna med att armering och mantel kan vara spänningsförande. En friliggande kabel får aldrig vidröras, bäras eller flyttas. Särskilt högspänningskablar kan behålla spänning även efter frånkoppling. Arbetet kan påbörjas säkert först när du har mätt att kabeln är spänningslös.
Vid allt arbete med el måste du vara försiktig för att undvika elchock. När det gäller kabelförbindelser är risken ännu större, och därför måste instruktionerna följas: i varje skede av arbetet och underhållet.
