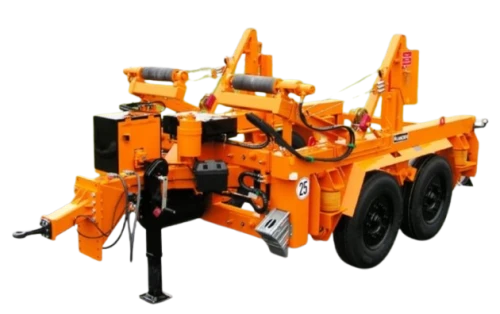

Remorcă reglabilă pentru cablu 10.000 kg - 80 km/h

REMORCĂ DE CABLU TIP KH 130 MHT

Model 73736

Lățime reglabilă hidraulic

Date tehnice:

Capacitate de încărcare: aprox. 10.000 kg la 80 km/h;

aprox. 13.000 kg la 25 km/h

Greutate proprie: approx. 4,000 kg

Masă totală admisă: approx. 14,000 kg

Diametrul maxim al tamburului: approx. 3,600 mm

Diametrul minim al tamburului: approx. 3,000 mm

Lățimea maximă a tamburului: aprox. 1.640 – 2.140 – 2.440 mm

Lățime de încărcare: aprox. 1.790 – 2.290 – 2.590 mm

Diametrul axului tamburului: Ø aprox. 95 mm

Lungime totală: approx. 6,500 mm

Lățime totală: aprox. 2.510 – 3.010 – 3.310 mm

Înălțime totală: approx. 2,450 mm

Dimensiune anvelopă: 11 R 22.5

Ochi de remorcare: 50 mm (inel tip DIN)

Înălțimea cuplei de remorcare în poziție orizontală: aprox. 1.000 mm

Lumini spate: 24 V C.C.

Vopsire: RAL 2000, portocaliu

Remorca a fost special proiectată pentru a manevra tamburi mai mari folosiți la lucrările de instalare subterană a cablurilor. Tamburul este ridicat cu ajutorul unei pompe hidraulice acționate de un motor. Pompa acționează atât rampa de încărcare stângă, cât și pe cea dreaptă. Odată ce tamburul este ridicat la înălțimea corespunzătoare, brațele pot fi blocate. Dacă este necesară coborârea tamburului, aceasta se poate face prin eliberarea controlată a sistemului hidraulic. Structura de bază a remorcii constă dintr-un cadru de oțel în formă de U, cu o cuplă de remorcare situată în centru. Remorca este echipată cu o cuplă de remorcare cu înălțime reglabilă (aproximativ 580–1.150 mm) și o cuplă DIN cu diametru interior de 50 mm. Un suport robust asigură poziționarea stabilă a remorcii atunci când nu este atașată la vehiculul tractor. Patru capete de osie sunt dispuse în configurație tandem și fixate în brațe de suspensie cu unități de arc pneumatic. Șasiul remorcii dispune de un sistem de frânare pneumatică dublă cu ALB (frânare automată în funcție de sarcină) și ABS (sistem antiblocare la frânare). Cele două cilindri de frână spate sunt cu acționare pe arc.

Remorca de cablu este fabricată și proiectată conform celor mai recente standarde. Toate remorcile noastre pentru tamburi de cablu poartă marcajul CE și sunt livrate complet echipate cu un pachet de iluminare, permițând utilizarea lor în cadrul SEE. Remorca este sudată din oțel, iar toate componentele din oțel sunt sablate și fosfatate. Utilizarea unui grund de zinc-cromat și a unei finisări de înaltă calitate în culoarea portocaliu RAL 2000 asigură o durată lungă de viață.

Lățimea remorcii poate fi reglată hidraulic. Pot fi selectate trei lățimi diferite, permițând transportul tamburilor mai largi decât dimensiunile standard.

Remorca este echipată cu o acționare hidraulică a tamburului. Un sistem stabil cu role de fricțiune este montat pe partea stângă și dreaptă a cadrului remorcii. Rolele sunt presate pe marginile tamburului cu ajutorul a două troliuri manuale de cablu de oțel corespunzătoare. Tamburul este acționat de două motoare hidraulice care preiau puterea hidraulică de la o unitate de putere de bord, acționată de un motor. Viteza de rotație a acționării tamburului poate fi reglată continuu în ambele direcții. Viteza maximă atinge aproximativ 60 m/min la marginea tamburului.

Cele două axe ale tamburului, necesare atunci când remorca pentru tambur a fost ajustată la o lățime diferită, sunt depozitate în brațele din spate, stânga și dreapta, ale remorcii. Toate axele tamburului sunt echipate cu lagăre culisante și nipluri de gresare.

Număr comandă: 73736
